Leírás

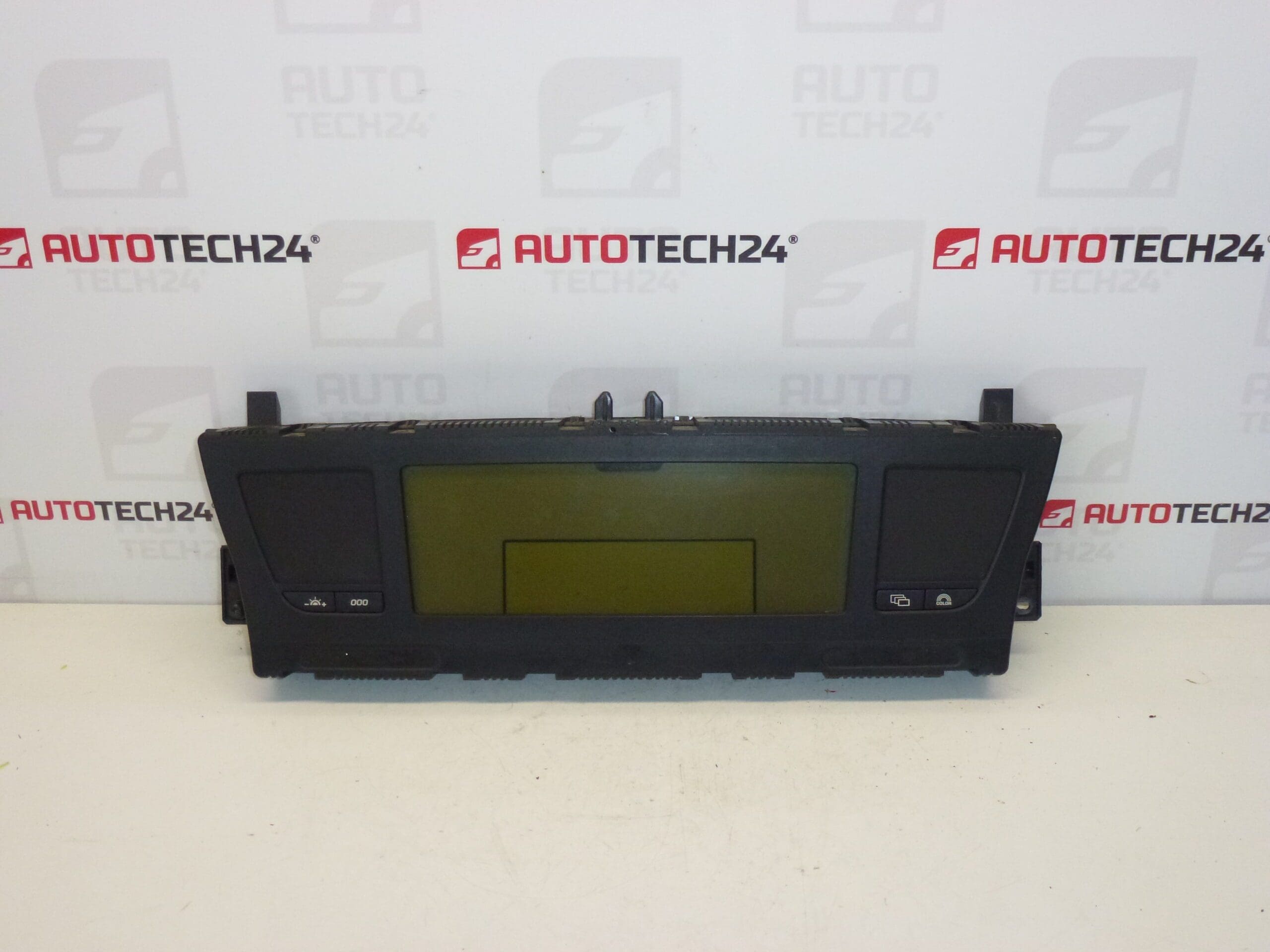

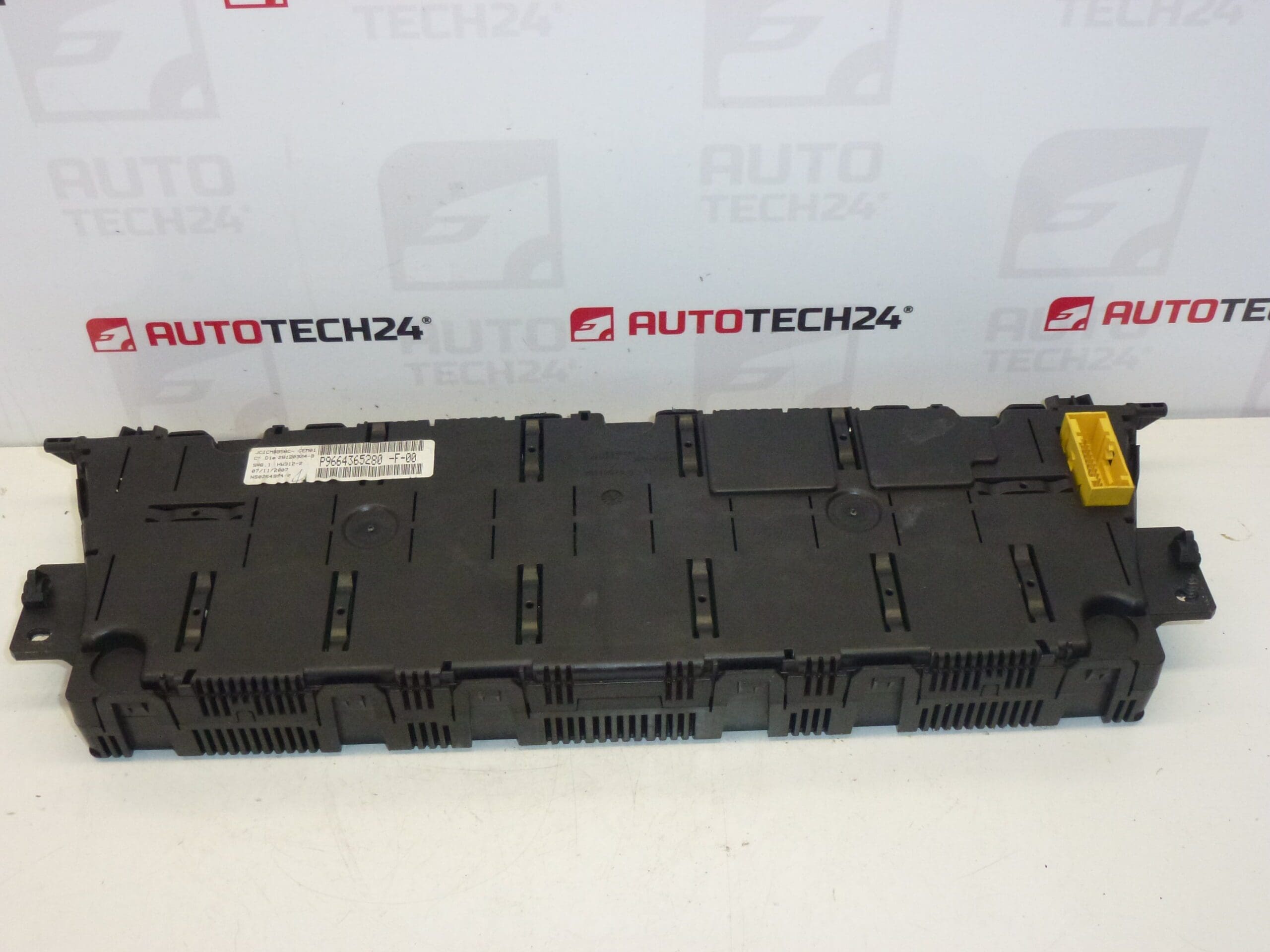

Sebességmérő műszeregység CITROEN C4 PICASSO I GRAND PICASSO 2013-ig
A futásteljesítmény nem ismert
Az alkatrész leírása
Használt sebességmérő – műszeregység Citroën C4 Picasso I és Grand Picasso modellekhez, 2013-ig, amely az eredeti műszeregység cseréjére szolgáló pótalkatrész. A műszeregység megjeleníti a jármű üzemi adatait, és lehetővé teszi a vezető számára, hogy menet közben figyelemmel kísérje annak állapotát.
A kiválasztásnál elsősorban a 9664365280-F-00 jelölést vegye figyelembe, és hasonlítsa össze a kivitelezést az eredeti alkatrésszel. A dokumentációban a következő számok is szerepelnek: 6103V3, 6103KV és 6103V4. Ennek a darabnak a futásteljesítménye nem ismert, ezért csatlakoztatás előtt érdemes tájékozódni arról is, hogyan tárolja és szinkronizálja a jármű a kilométeradatokat.
Műszaki információk
- Gyártó: nincs megadva
- Modell: Citroën C4 PICASSO; a leírásban továbbá a 2013-ig gyártott C4 PICASSO I GRAND PICASSO szerepel
- Alkatrész típusa: sebességmérő / műszeregység
- Állapot: használt alkatrész
- Futásteljesítmény: nem ismert
- További számok: 6103V3, 6103KV, 6103V4
Termékkódok
- Termékkódok: 9664365280-F-00, 6103V3, 6103KV, 6103V4
Hasonlítsa össze a teljes jelölést, beleértve a -F-00 végződést is. A járműmodell nevének egyezése önmagában nem helyettesíti az alkatrészszám, a csatlakozók és a műszeregység kivitelének összehasonlítását.
Szerelési javaslat
Az alábbi eljárás általános útmutató a műszeregység cseréjéhez. A pontos kiszerelés, az esetleges konfigurálás és a kilométer-számláló működése az adott járműmodelltől és kiviteltől függ. A dokumentáció nem tartalmaz konkrét szerelési eljárást vagy az adott darab kódolására vonatkozó követelményeket.
1) Beszerelés előtt
- Hasonlítsa össze az eredeti és a cserepanel jelölését, a burkolat formáját, a rögzítési pontokat, a csatlakozókat és azok mechanikus reteszelését.
- Ellenőrizze a használt alkatrész burkolatát, kijelzőjét, érintkezőit és rögzítőfüleit. Keressen repedéseket, korróziót, nedvességnyomokat vagy sérült érintkezőket.
- Ha az eredeti panel még működik, jegyezze fel a kilométeróra állását, és készítsen fényképet a kijelzőről bekapcsolt gyújtásnál.
- Az első csatlakoztatás előtt tájékozódjon az adott járműkivitelre vonatkozó futásteljesítmény-szinkronizálási szabályokról. Egyes járműveknél előfordulhat, hogy a műszeregység és más elektronika közül a magasabb eltárolt érték kerül átvételre. A kínált darab futásteljesítménye nem ismert; ne csatlakoztassa csupán próbaképpen, amíg nem ismeri ennek a működését.
2) Szükséges szerszámok és anyagok
- Az alkalmazott rögzítőelemekhez megfelelő általános kéziszerszámok.
- Műanyag bontóeszköz a belső burkolatokhoz és védelem a környező felületek számára.
- Zseblámpa, valamint edény a kiszerelt csavarok és patentok tárolására.
- Megfelelő diagnosztikai eszközök, ha a panel ellenőrzéséhez vagy konfigurálásához szükségesek.
- Az adott járműkivitelhez tartozó szervizeljárás.
3) Szerelési eljárás lépésről lépésre
- Ellenőrizze, hogy a cserepanel megfelel-e az eredeti alkatrésznek, és előzetesen tisztázza a konfigurálásra és a kilométeradatok szinkronizálására vonatkozó követelményeket.
- Állítsa le biztonságosan a járművet, kapcsolja ki a gyújtást és az elektromos fogyasztókat. Jegyezze fel az eredeti panelen elérhető adatokat.
- Várja meg, amíg az elektronika nyugalmi állapotba kerül, majd válassza le az akkumulátort a jármű gyártójának előírásai szerint.
- Óvja a környező belső felületeket, és óvatosan távolítsa el a panelhez való hozzáféréshez szükséges burkolatot. Ne feszítse erővel az alkatrészeket.
- Oldja ki az eredeti panel rögzítéseit, és támassza alá, hogy a súlya ne terhelje a kábelköteget.
- Oldja ki a csatlakozók reteszeit, és a csatlakozóházat megfogva húzza ki őket, ne a vezetékeknél fogva. A további szereléshez jegyezze fel a kábelek elvezetését.
- Ellenőrizze a csatlakozókat és a kábelköteget. A cserealkatrész beszerelése előtt javítsa ki az esetleges sérüléseket, nedvességet vagy laza érintkezőket.
- Csatlakoztassa a cserepanelt, és megfelelően rögzítse a csatlakozókat. Ha egy csatlakozó nem illeszthető be könnyedén, ellenőrizze ismét annak helyzetét és kivitelét.
- Helyezze be a panelt feszülésmentesen, vezesse el a kábelköteget úgy, hogy ne csípődhessen be, majd rögzítse az előírt módon.
- Csatlakoztassa az akkumulátort, és a szervizeljárás szerint helyezze ismét üzembe az elektronikát. Ha konfigurálás szükséges, használjon megfelelő diagnosztikai eszközt.
- Ellenőrizze a panel működését. A sikeres ellenőrzés után szerelje vissza a burkolatot, és ellenőrizze, hogy megfelelően rögzült-e.
4) Szerelés utáni ellenőrzések és működésvizsgálat
- Ellenőrizze a kijelző olvashatóságát, háttérvilágítását, valamint a jármű felszereltségének megfelelő adatok és visszajelző lámpák megjelenítését.
- Jegyezze fel a csere után kijelzett kilométeróra-állást, és hasonlítsa össze a kiszerelés előtti értékkel.
- Ha a panel nem kapcsol be, vagy szokatlan hibákat jelez, először ellenőrizze a csatlakozásokat és a tápellátást, valamint azt, hogy szükséges-e konfigurálás.
- Rövid próbaútra csak a helyben végzett sikeres ellenőrzés után induljon. Ellenőrizze a sebességmérő működését, a kijelzés stabilitását, valamint azt, hogy nincs-e kimaradás vagy a panelt érő rezgés.
5) A szerelés leggyakoribb hibái és megelőzésük
- Csatlakoztatás a futásteljesítmény kezelésének ellenőrzése nélkül: a használt panel első csatlakoztatása előtt tájékozódjon a szinkronizálási szabályokról.
- Kiválasztás kizárólag a járműmodell alapján: hasonlítsa össze a teljes alkatrészszámot, a csatlakozókat és a kivitelt is.
- Munka bekapcsolt tápellátás mellett: tartsa be a gyártó előírásait az elektronika nyugalmi állapotba helyezésére és az akkumulátor leválasztására vonatkozóan.
- A csatlakozók vagy a burkolat sérülése: először oldja ki az összes reteszt és patentot, és ne alkalmazzon túlzott erőt.
- Beszorult kábelezés vagy nem teljesen zárt csatlakozóretesz: a burkolat visszahelyezése előtt ellenőrizze a kábelköteg elvezetését és az összes csatlakozás rögzítését.
- A korábbi elektromos hiba figyelmen kívül hagyása: szüntesse meg a tápellátás vagy a kábelezés hibáját, hogy ugyanaz a probléma a panel cseréje után se jelentkezzen.
Az alkatrész sérülésének okai
A műszeregységeknél általánosságban az alábbi okok vezethetnek meghibásodáshoz; ezek nem az adott darab állapotára vonatkozó megállapítások:
- Az elektronika és a kijelző elöregedése, ami a kijelzés, a háttérvilágítás vagy a működés kimaradását, illetve instabilitását okozhatja.
- Nedvesség és az érintkezők oxidációja, amelyek károsítják az elektromos csatlakozásokat.
- Tápfeszültség-ingadozások vagy az elektromos rendszer nem megfelelő kezelése, amelyek károsíthatják az elektronikus alkatrészeket.
- Rezgések és hőmérsékleti terhelés, amelyek hozzájárulhatnak a belső csatlakozások meghibásodásához.
- Nem megfelelő kiszerelés, amelynek során eltörhetnek a rögzítőfülek, megsérülhet a burkolat vagy a csatlakozók reteszelése.
