Leírás
Első utasoldali ajtónyitó kezelő a Stellantis-konszern járműveihez: CITROEN PEUGEOT OPEL FIAT TOYOTA
Szín: HVV – SILVER
Az alkatrész leírása

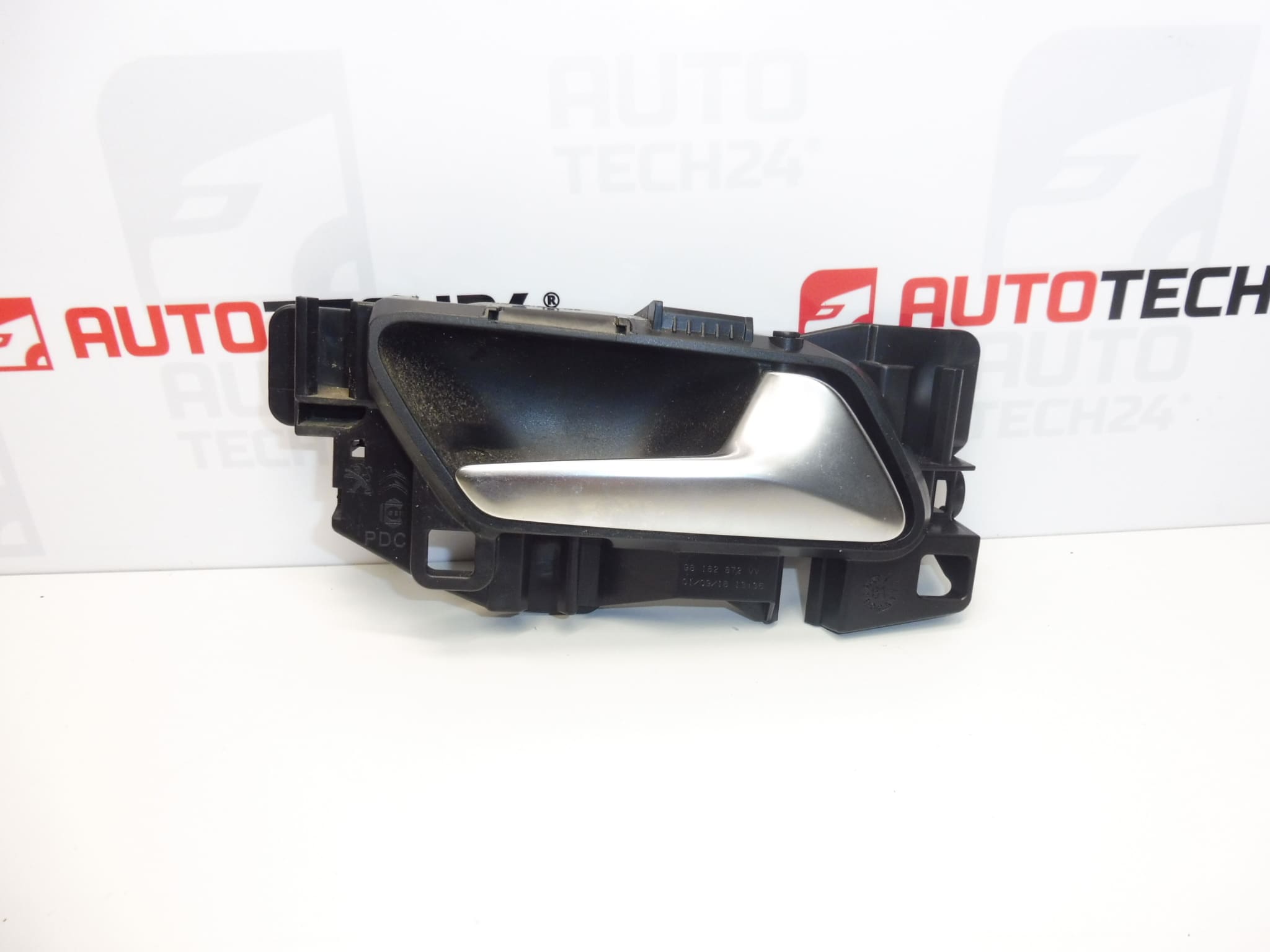

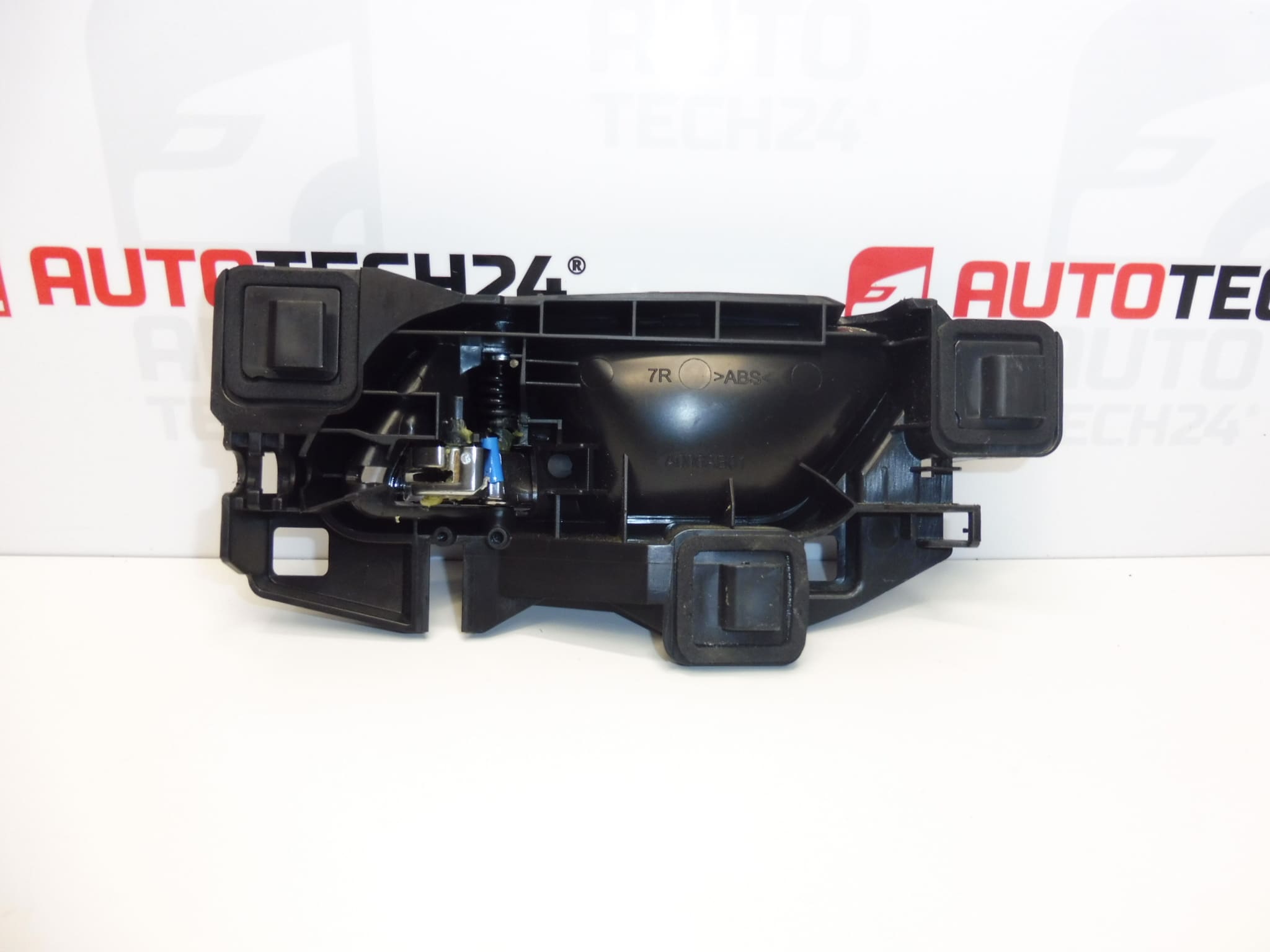

98182872VV első utasoldali belső ajtókilincs az ajtó belülről történő nyitására szolgál. Ez a használt alkatrész megfelelő választás lehet sérült kilincs, repedt rögzítőfül vagy elhasználódott kezelőelem cseréjekor. A HVV – SILVER ezüst kivitel az utastérrel való összehangolásnál is fontos szempont.
A dokumentációban a Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III és PEUGEOT RIFTER modellek szerepelnek. Kiválasztás előtt mindenekelőtt hasonlítsa össze az eredeti alkatrésszel a termékszámot, az alakot, a rögzítést és a működtető mechanizmus csatlakozását. A modell megnevezése önmagában nem feltétlenül különbözteti meg a kilincsek összes változatát.
Műszaki információk
- Gyártó: nincs megadva; a dokumentációban a Stellantis-konszern szerepel.
- Modell: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER.
- Alkatrész típusa: belső kilincs / ajtónyitó kezelő.
- Elhelyezkedés: első utasoldali ajtó.
- Szín: HVV – SILVER.
- Állapot: használt alkatrész.
- Egyéb számok: nincs megadva.
Termékkódok
- Termékkódok: 98182872VV.
- Színkód: HVV – SILVER.
Csere belső kilincs keresésekor használja a 98182872VV jelölést, és hasonlítsa össze az eredeti alkatrészen található jelöléssel, ha az olvasható.
Szerelési javaslatok
Az ilyen típusú alkatrészekre általánosságban a következő eljárás érvényes. Az ajtókárpit leszerelésének, a kilincs rögzítésének és a működtető mechanizmus csatlakoztatásának pontos módja az adott járműmodelltől és kiviteltől függ. Kövesse a gyártó szervizeljárását.
1) Szerelés előtt
- Hasonlítsa össze a régi alkatrésszel az alkatrészszámot, az első utasoldali ajtóhoz való alkalmasságot, a kilincs alakját, a színt és az összes rögzítési pontot.
- Vizsgálja meg a használt alkatrészt, különösen a rögzítőfüleket, a mozgó alkatrészeket és az ajtózár működtetésének csatlakozási pontját. Ellenőrizze, hogy nincsenek-e rajta repedések vagy jelentős kopás.
- Ellenőrizze, hogy a kilincs erőkifejtés nélkül, simán mozog-e. Ha a mechanizmus visszatérítő elemet tartalmaz, ellenőrizze azt is, hogy visszatér-e a kiindulási helyzetbe.
- Ellenőrizze, hogy a hiba oka nem a rudazatban, a bowdenben vagy a zárban keresendő-e. Csak a kilincs cseréje nem feltétlenül szünteti meg a kapcsolódó mechanizmus hibáját.
2) Szükséges szerszámok és anyagok
- Műanyag bontóék a belső burkolatok leszereléséhez.
- Csavarhúzókészlet és a használt rögzítőelemeknek megfelelő bitek.
- Kisméretű fogó a hozzáférhető rögzítőkapcsok kezeléséhez, ha az adott kivitel ezt igényli.
- Zseblámpa, puha alátét a leszerelt kárpit alá, valamint tárolóedény a rögzítőelemeknek.
- Tiszta törlőkendő és védelem a környező látható felületek számára.
3) Szerelési útmutató lépésről lépésre
- Rögzítse a járművet elmozdulás ellen, kapcsolja ki a gyújtást, és hagyja nyitva az ajtót a biztonságos hozzáférés érdekében.
- A szervizeljárás alapján állapítsa meg, hogyan férhet hozzá a kilincshez. Ha a munkához elektromos alkatrészeket kell leválasztani, kövesse a gyártó tápellátás leválasztására vonatkozó utasításait.
- Védje a környező burkolatot, és óvatosan távolítsa el a rögzítési pontokhoz való hozzáférést akadályozó fedeleket.
- Oldja ki a megfelelő rögzítőelemeket. Ha le kell szerelni az ajtókárpitot, megfelelő szerszámmal, fokozatosan oldja ki a rögzítőkapcsait, ne rángassa erősen.
- Alátámasztva tartsa a kárpitot, és a biztosítékok kioldása után a csatlakozóknál fogva húzza szét az esetleges csatlakozókat. Ne hagyja a kárpitot a vezetékeken vagy a működtető bowdenen lógni.
- A szétkapcsolás előtt jegyezze fel a működtető mechanizmus vezetését és rögzítését, például fényképezze le.
- Az adott kiviteltől függően óvatosan oldja ki a rudazat vagy a bowden csatlakozását, majd szerelje le az eredeti kilincset.
- Hasonlítsa össze egymás mellett a két kilincset, és ellenőrizze az illeszkedő felületeket, valamint a kapcsolódó mechanizmus állapotát.
- Helyezze be a cserealkatrészt, rögzítse az előírt módon, majd csatlakoztassa a működtető mechanizmust. Ellenőrizze, hogy minden biztosítóelem teljesen a helyére került-e.
- A burkolat visszaszerelése előtt ellenőrizze, hogy a kilincs szabadon mozog-e és visszatér-e, valamint hogy a csatlakoztatott működtetőelem nincs-e megcsavarodva, becsípődve vagy természetellenesen megfeszítve.
- Csatlakoztassa vissza az esetleges csatlakozókat, majd szerelje vissza a kárpitot és a fedeleket. Ellenőrizze a vezetékek elvezetését és a rögzítőkapcsok megfelelő illeszkedését; semmilyen alkatrészt ne erőltessen a helyére.
- Ha a tápellátást leválasztotta, a gyártó eljárása szerint állítsa helyre, majd végezze el a működés végső ellenőrzését.
4) Szerelés utáni ellenőrzések és működésvizsgálat
Nyitott ajtónál először ellenőrizze a kilincs szabad mozgását és visszatérését. Az első becsukás előtt gondoskodjon arról, hogy másik ajtón keresztül be lehessen jutni a járműbe. Ezután túlzott erőkifejtés nélkül próbálja ki a belülről és kívülről történő nyitást, valamint a jármű felszereltségének megfelelően a zárást. Ha az ajtóban elektromos alkatrészeket választott le, azok működését is ellenőrizze. Ha a kilincs akad, vagy az ajtót nem lehet megbízhatóan kinyitni és bezárni, a hiba elhárításáig ne használja a járművet. A kilincs önálló ellenőrzéséhez rendszerint elegendő a jármű álló helyzetében végzett vizsgálat.
5) A szerelés leggyakoribb hibái és megelőzésük
- Nem megfelelő kivitel választása: szerelés előtt ne csak a külsőt, hanem a jelölést, a rögzítőfüleket és a mechanizmus csatlakozását is hasonlítsa össze.
- A bowden vagy a rudazat nem megfelelő rögzítése: ellenőrizze a végdarab és a hozzá tartozó biztosítóelem megfelelő illeszkedését.
- A működtetőelem becsípődése a kárpit alatt: őrizze meg az eredeti elvezetést, és a burkolat visszahelyezése előtt ellenőrizze.
- A rögzítőkapcsok sérülése erőszakos feszítés miatt: először keresse meg az összes rögzítési pontot, és használjon műanyag bontószerszámokat.
- A zár hibájának figyelmen kívül hagyása: fokozott ellenállás esetén ne alkalmazzon erőt, hanem ellenőrizze a teljes kapcsolódó mechanizmust.
Az alkatrész károsodásának okai
A belső ajtókilincsek általában leggyakrabban az elhasználódás és a túlzott igénybevétel együttes hatására károsodnak. Az alábbi okok nem ennek a konkrét alkatrésznek az állapotát írják le:
- Ismételt, hirtelen meghúzás: túlterheli a kilincs rögzítőfüleit és mozgó alkatrészeit.
- A zár, a bowden vagy a rudazat megnövekedett ellenállása: a normál működtetéshez szükségesnél nagyobb erőt ad át a kilincsre.
- Az anyag elöregedése és a gyakori használat: lötyögést, repedéseket vagy a kezelőelem lassabb visszatérését okozhatja.
- Szakszerűtlen leszerelés: a nem megfelelő helyen végzett feszítés károsíthatja a rögzítést vagy a biztosítóelemeket.
- Mechanikai ütések és nem megfelelő tisztítás: károsíthatják a felületkezelést és a látható alkatrészeket.
