Fordulatszámmérő Citroen C4 B7 9676962980 9813297080

Leírás

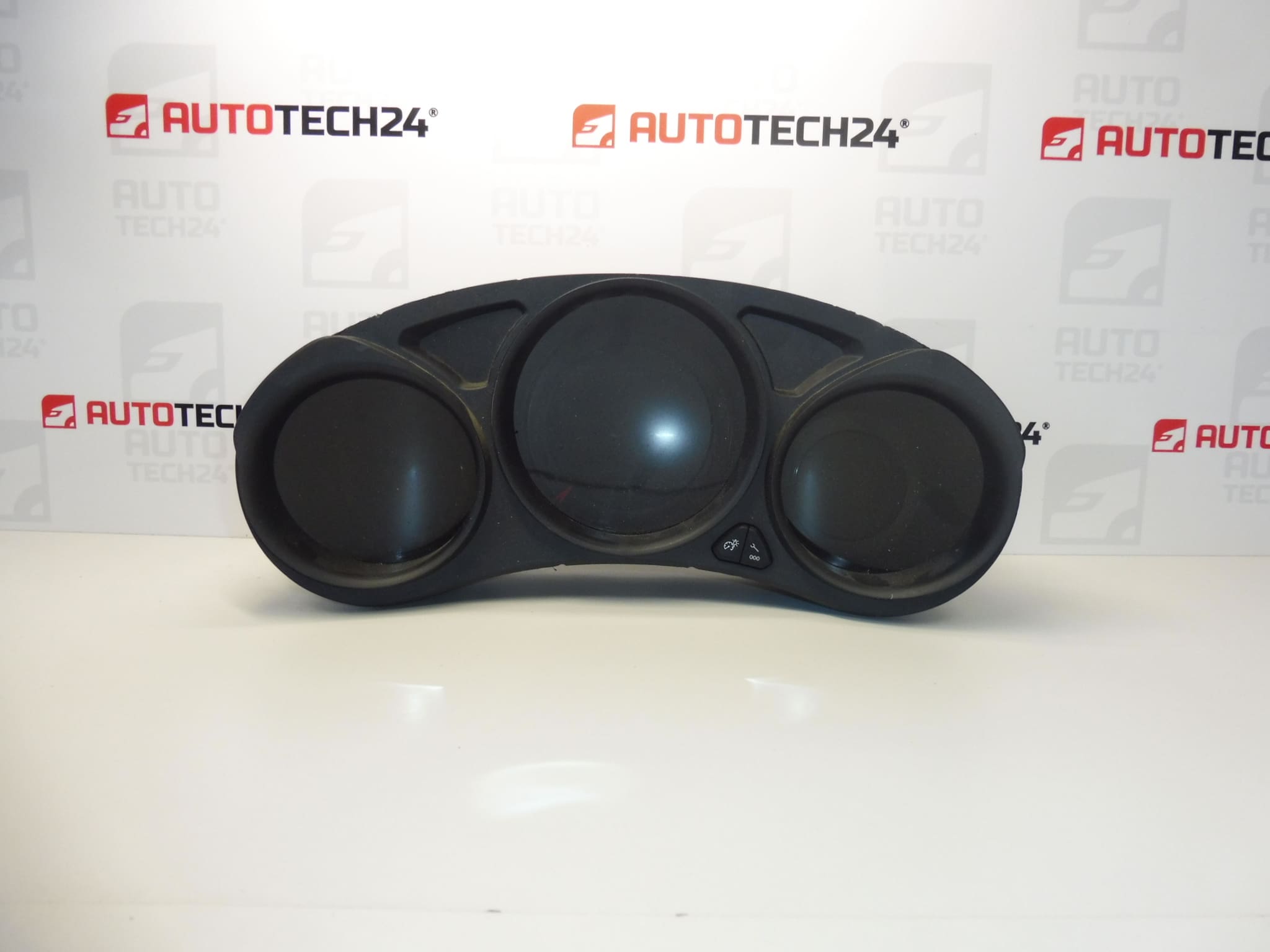

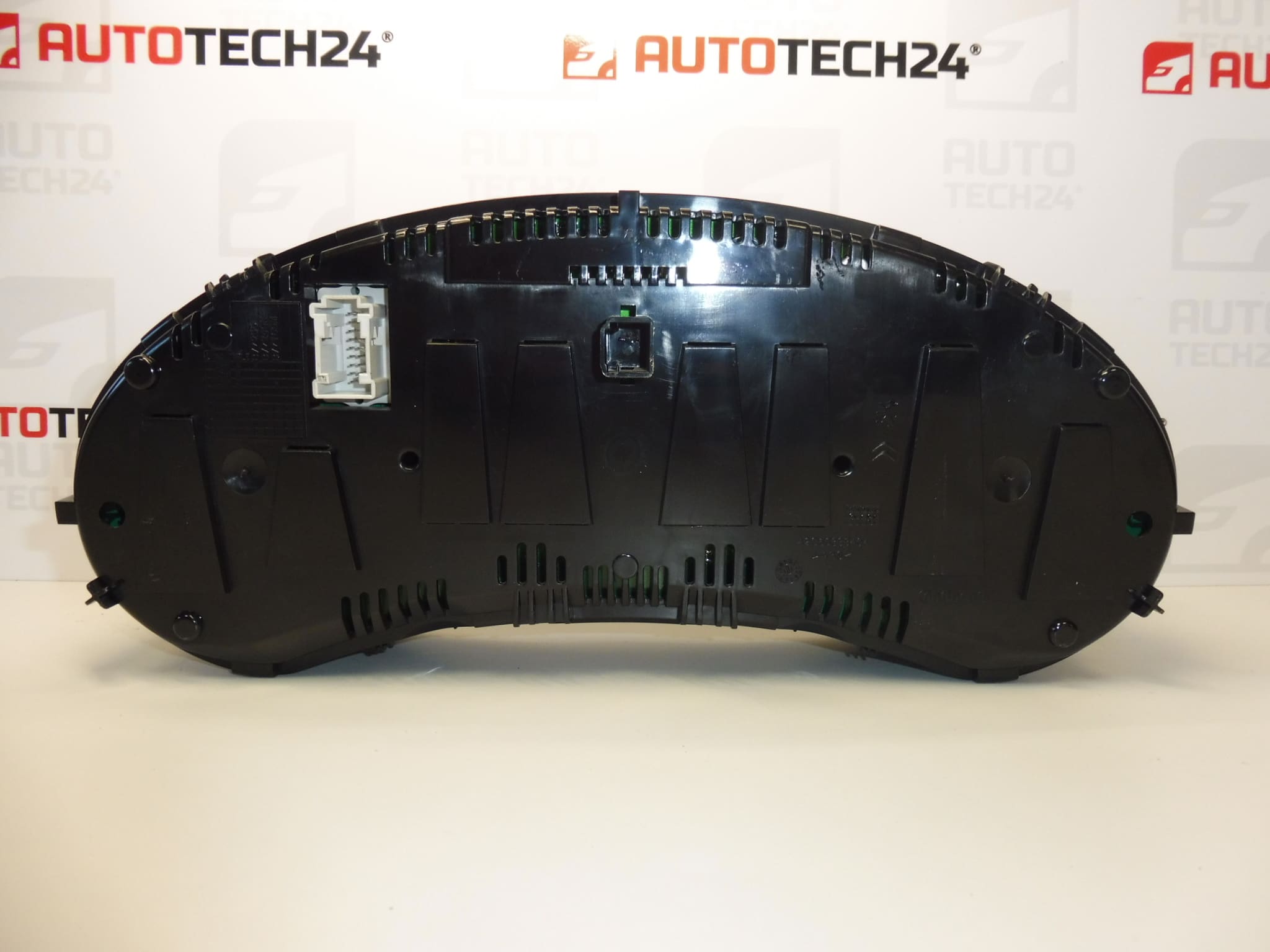

Kombinált műszeregység CITROEN C4 B7 gépkocsikhoz
A kilométeróra-állás nem ismert

Az alkatrész leírása

A használt sebességmérő – kombinált műszeregység Citroen C4 II B7 modellhez az eredeti műszerfal cseréjekor használható pótalkatrészként. A kombinált műszeregység általában a sebességet, az üzemi adatokat és a vezető számára fontos visszajelző lámpákat jeleníti meg. Kiválasztáskor elsősorban a 9676962980 és 9813297080 jelöléseket vesse össze az eredeti alkatrészével, de ellenőrizze a csatlakozókat, a rögzítést és a műszerfal kialakítását is.

Ez a használt alkatrész a sérült műszeregység helyettesítésére szolgál. A tárolt kilométeróra-állásra vonatkozó adat nem áll rendelkezésre; ezért csere előtt az adott járműnél a kilométeradat kezelésének módját is mérlegelni kell.

Műszaki információk

• Gyártó: nincs megadva; a dokumentációban a Stellantis CITROEN PEUGEOT jelölés szerepel.
• Modell: Citroen C4 II; a név és a hosszú leírás szerint B7 kivitel.
• Alkatrész típusa: kombinált műszeregység / sebességmérő.
• Állapot: használt alkatrész.
• Kilométeróra-állás: nem ismert.
• Egyéb számok: nincs megadva.

Termékkódok

• Termékkódok: 9676962980, 9813297080.
• Modell: Citroen C4 II.

A termékszámok fontos támpontot jelentenek a megfelelő cserealkatrész keresésekor. A dokumentáció nem pontosítja a felsorolt számok közötti különbségeket, sem a műszeregység konfigurációjára vonatkozó követelményeket, ezért nem feltételezhető, hogy minden kivitel feltétel nélkül csereszabatos.

Szerelési javaslatok

Az ilyen típusú alkatrészekre általában az alábbi eljárás érvényes. A pontos kiszerelés, az elektromos leválasztás és az esetleges beállítás az adott gépkocsi modelltől és kiviteltől függ. A dokumentáció nem jelzi, hogy ez a darab igényel-e konfigurálást, és azt sem, hogy csatlakoztatásakor hogyan kezelik a kilométeradatot.

1) Szerelés előtt

• Vesse össze az eredeti és a csere-műszeregység számait, a burkolat formáját, a rögzítési pontokat, a csatlakozókat és a kijelző kialakítását.
• Ellenőrizze a burkolatot, a kijelzőt, a rögzítőelemeket és az érintkezőket. Keressen repedéseket, nedvesség nyomait, oxidációt vagy elgörbült érintkezőket.
• Ha az eredeti műszerfal állapota lehetővé teszi, jegyezze fel a kijelzett kilométeróra-állást és a hiba jelenségeit.
• Az első csatlakoztatás előtt a szervizdokumentáció alapján tájékozódjon a kilométeradat szinkronizálásának módjáról. Egyes járműveknél a használt műszeregység gépkocsi elektronikájához történő csatlakoztatása megváltoztathatja a kijelzett értéket. Ennél a darabnál a tárolt kilométeróra-állás nem ismert.
• Ellenőrizze, hogy a hiba oka nem a tápellátásban, a kábelezésben vagy a csatlakozásokban keresendő-e, nem pedig magában a műszeregységben.

2) Szükséges szerszámok és anyagok

• Az alkalmazott rögzítőelemeknek megfelelő szerszámok.
• Műanyag szerszámok a burkolat kíméletes kioldásához.
• Zseblámpa, puha alátét és tárolóedény a kiszerelt rögzítőelemek számára.
• Szükség esetén megfelelő mérőműszer és az adott járművet támogató diagnosztikai eszköz.

3) Szerelési eljárás lépésről lépésre

1. Állítsa le biztonságosan a járművet, biztosítsa elmozdulás ellen, és kapcsolja ki az elektromos fogyasztókat.
2. Ha lehetséges, jegyezze fel az eredeti műszeregység működését, a kilométeróra-állást és a diagnosztikai eredményeket.
3. Még a cserealkatrész csatlakoztatása előtt tisztázza a konfigurálási követelményeket és a kilométeradat kezelésének módját. Ha ezek nem egyértelműek, halassza el a csatlakoztatást.
4. Kapcsolja ki a gyújtást, és a gyártó eljárása szerint várja meg, amíg az elektronika nyugalmi állapotba kerül. Ezután az előírt módon válassza le az akkumulátort.
5. A szervizdokumentáció alapján távolítsa el a műszeregységhez való hozzáféréshez szükséges burkolatot. Ne feszítse erővel a műanyag patentokat.
6. Oldja ki az eredeti műszeregység rögzítését, és óvatosan húzza ki annyira, hogy a kábelezés ne feszüljön.
7. Oldja ki a csatlakozók reteszét, és a csatlakozótestnél fogva húzza le őket, ne a vezetékeknél fogva.
8. Hasonlítsa össze egymás mellett a két alkatrészt, és ellenőrizze az aljzatok, valamint a kábelköteg állapotát. A szerelés előtt javítsa ki a sérült csatlakozásokat.
9. Csatlakoztassa a csere-műszeregységet, és rögzítse a csatlakozókat. Erőltetés és a vezetékek becsípése nélkül illessze a helyére az alkatrészt.
10. Rögzítse a műszeregységet, és a gyártó eljárása szerint szerelje vissza a burkolatot. Ne húzza túl a rögzítőelemeket.
11. A szervizeljárás szerint állítsa vissza a tápellátást. Ha az adott kivitelhez konfigurálás szükséges, végezze el a megfelelő diagnosztikai eszközzel.
12. Ellenőrizze a kijelzést, a visszajelző lámpákat, a háttérvilágítást és a kilométeradatot. A cserét és a megállapított adatokat rögzítse a jármű szervizdokumentációjában.

4) Szerelés utáni ellenőrzések és működésvizsgálat

Ellenőrizze a kijelző olvashatóságát, a háttérvilágítás stabilitását, valamint a műszerek és a visszajelző lámpák reakcióit a jármű felszereltségének megfelelően. Győződjön meg arról, hogy a panel nem mozdul el, a burkolat pedig megfelelően rögzül. Ha a műszeregység megfelelően működik, és nincs jelen a biztonságos közlekedést akadályozó figyelmeztetés, végezzen rövid próbautat, és figyelje a sebesség, valamint az egyéb elérhető adatok kijelzését. A kilométeróra-állással kapcsolatos esetleges eltéréseket szakemberrel, átlátható módon rendezze.

5) Gyakori szerelési hibák és megelőzésük

• Csatlakoztatás a kilométeradat mérlegelése nélkül: először tájékozódjon az adott járműnél az adat tárolására és szinkronizálására vonatkozó szabályokról.
• Kiválasztás pusztán a külső megjelenés alapján: vesse össze a jelöléseket, a csatlakozókat és a műszeregység kivitelét is.
• Leválasztás feszültség alatt: tartsa be az elektronika nyugalmi állapotba helyezésére és az akkumulátor leválasztására a gyártó által előírt eljárást.
• A patentok vagy érintkezők sérülése: használjon megfelelő szerszámokat, és a csatlakozókat mindig először oldja ki.
• Nem teljesen rögzített csatlakozók vagy becsípődött kábelezés: a burkolat visszahelyezése előtt ellenőrizze a rögzítést és a vezetékek elvezetését.
• Csere a hiba okának megállapítása nélkül: ellenőrizze a tápellátást és az elektromos csatlakozásokat is, hogy a probléma ne ismétlődjön meg.

Az alkatrész károsodásának okai

A kombinált műszeregységeknél általánosságban az alábbi okok vezethetnek károsodáshoz vagy meghibásodáshoz. Ez nem jelenti azt, hogy ezek a hibák ennél a darabnál megállapításra kerültek.

• Az elektronika öregedése és hőterhelése, amely kijelzési vagy háttérvilágítási kimaradásokat okozhat.
• Nedvesség és oxidáció, amely károsíthatja az érintkezőket és az elektronikus áramköröket.
• Instabil tápellátás vagy túlfeszültség, amely megterhelheti a műszeregység elektronikáját.
• Rezgés és kilazult csatlakozások, amelyek időszakos működést okozhatnak.
• Nem kíméletes kiszerelés, amely során eltörhetnek a tartók, a burkolat vagy a csatlakozók reteszei.
• Nem megfelelő tisztítás, különösen a folyadék beszivárgása vagy az átlátszó burkolat agresszív szerrel történő károsítása.
