Leírás

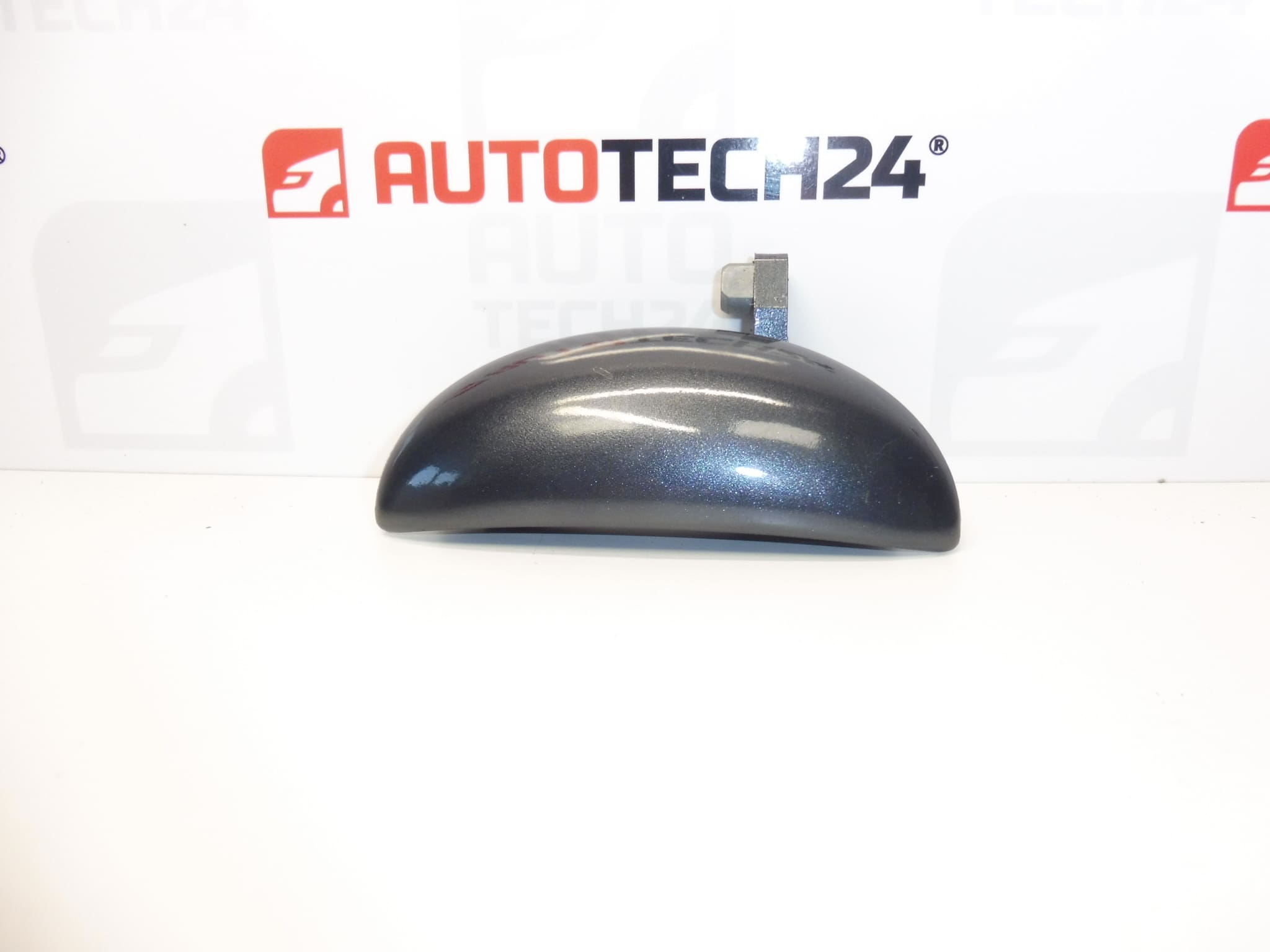

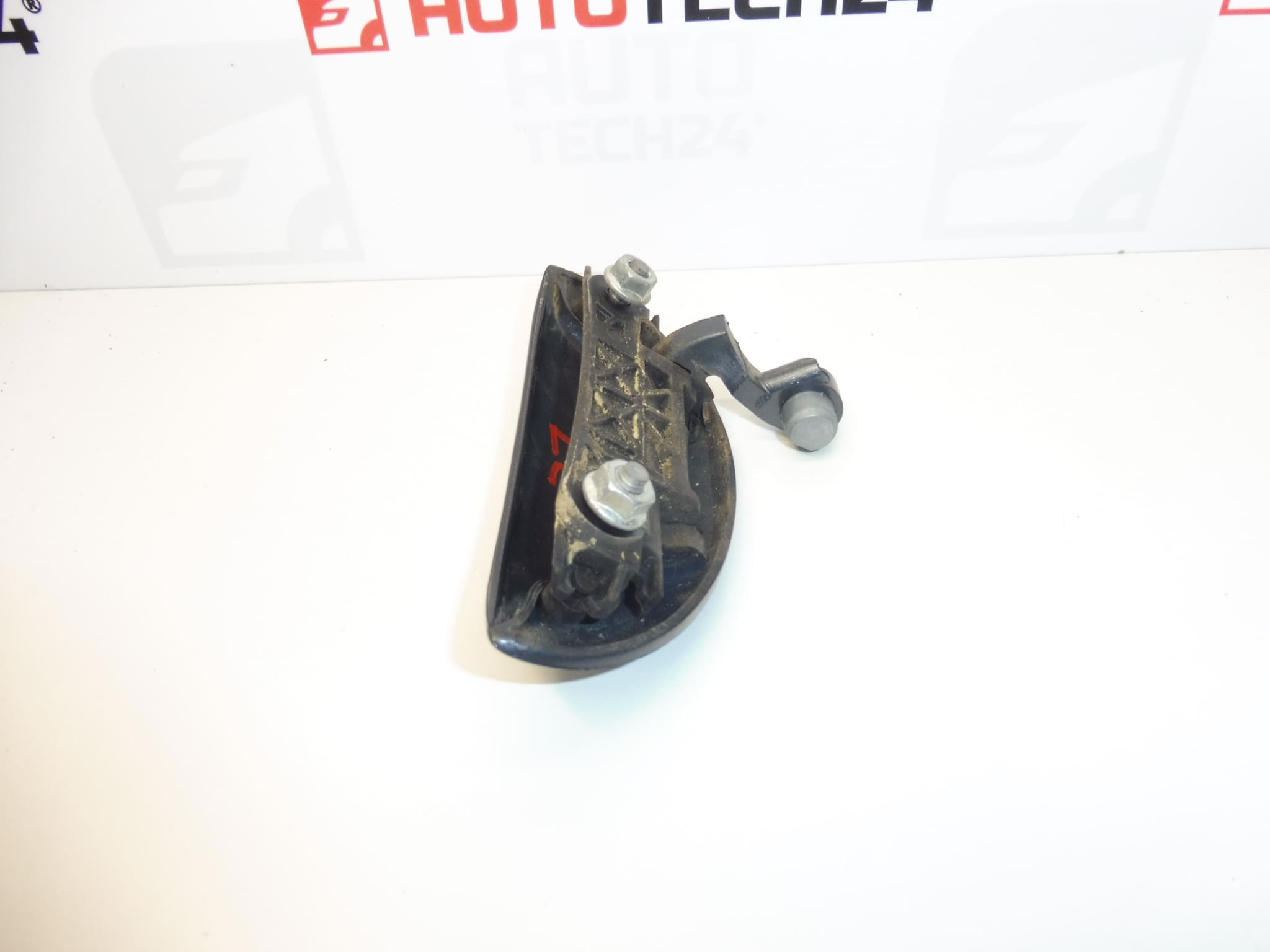

Kilincs a CITROËN C1 és PEUGEOT 107 bal hátsó ajtajához
Szín: KTA – CARLINITE SZÜRKE FÉNYEZÉS
Az alkatrész leírása
A használt bal hátsó ajtókilincs Citroën C1 és Peugeot 107 típusokhoz a sérült vagy működésképtelen kilincs pótlására szolgál. A kiválasztásnál elsősorban a 9101AQ termékszámot, az ajtó oldalát és az eredeti alkatrésszel megegyező kivitelét vegye figyelembe.
A KTA – Carlinite szürke árnyalatú fényezett kivitel megkönnyíti az autó színéhez illő kilincs kiválasztását. Használt, fényezett alkatrész esetén azonban az árnyalat az öregedés és a napsugárzás hatására eltérhet a karosszéria többi részének színétől. A sérült kilincs cseréje segít helyreállítani az ajtó kényelmes nyitását, ha a hozzá kapcsolódó zárszerkezet megfelelő állapotban van.
Műszaki információk
- Gyártó: nincs megadva; a dokumentációban Stellantis CITROEN PEUGEOT megjelöléssel szerepel
- Modell: Citroën C1, Peugeot 107
- Alkatrész típusa: ajtókilincs
- Elhelyezkedés: bal hátsó ajtó
- Szín: KTA – CARLINITE SZÜRKE FÉNYEZÉS
- Állapot: használt alkatrész
- További számok: nincs megadva
Termékkódok
- Termékkódok: 9101AQ
- Színkód: KTA
- Modellek: Citroën C1, Peugeot 107
Szerelési javaslat
Az ilyen típusú alkatrészekre általánosságban a következő eljárás érvényes. A kilincs rögzítéséhez való pontos hozzáférés, a zárhoz történő csatlakoztatás módja és a szétszerelés mértéke az adott modell és járműkivitel függvénye. Kövesse a gyártó szervizeljárását.
1) Szerelés előtt
- Hasonlítsa össze a 9101AQ számot, a kilincs alakját, a rögzítési pontokat és a működtető mechanizmus csatlakozását az eredeti alkatrésszel. Ellenőrizze, hogy bal hátsó ajtóhoz való kivitelről van-e szó.
- Vizsgálja meg a használt kilincset: ellenőrizze a rögzítőelemeket, a mozgó alkatrészeket, az esetleges repedéseket és a fényezett felület állapotát.
- Ellenőrizze, hogy a hibát nem a megszorult zár vagy a kilincs és a zár közötti sérült összeköttetés okozza-e. A kilincs cseréje önmagában nem feltétlenül oldja meg az ilyen hibát.
- Hasonlítsa össze a KTA árnyalatot az autó fényezésével nappali fényben.
2) Szükséges szerszámok és anyagok
- Az alkalmazott rögzítőelemeknek megfelelő kéziszerszámok.
- Műanyag bontóékek, ha szükség van az ajtókárpit kioldására.
- Munkalámpa, védőkesztyű és tárolóedény az apró rögzítőelemek számára.
- Puha alátét, a környező fényezést védő anyag és az érintkező felületek kíméletes tisztítására alkalmas szer.
3) Szerelési eljárás lépésről lépésre
- Rögzítse a járművet elmozdulás ellen, kapcsolja ki a gyújtást, és biztosítsa a nyitott ajtót a véletlen becsukódás ellen.
- Fedje le a kilincs körüli fényezést, és készítsen elő egy helyet a leszerelt alkatrészek elhelyezésére.
- A szervizeljárás szerint tegye hozzáférhetővé a kilincs rögzítését. Ha le kell szerelni az ajtókárpitot, a rögzítőkapcsokat megfelelő szerszámmal, erőltetés nélkül oldja ki.
- Ha a hozzáférést védőfólia vagy az ajtó más védőrétege akadályozza, csak a szükséges mértékben bontsa meg, és óvja a sérüléstől.
- A szétkapcsolás előtt jegyezze fel a kilincs és a zár közötti összeköttetés elvezetését és helyzetét, például fénykép készítésével.
- Óvatosan válassza le a működtető összeköttetést és annak rögzítését, az adott kivitelnek megfelelően. Ne fejtsen ki erőt a műanyag rögzítőkapcsokra.
- Tartsa meg az eredeti kilincset, oldja a rögzítését, majd úgy vegye ki, hogy ne sértse meg a nyílás szélét vagy az ajtó fényezését.
- Tisztítsa meg az érintkező felületeket, és ellenőrizze a környező rögzítési pontok, valamint az esetleges tömítés állapotát. Vizsgálja meg a hozzáférhetővé vált szerkezeti részeket, hogy nincs-e megszorulás vagy sérülés.
- Feszülésmentesen helyezze be a cserekilincset, csatlakoztassa a működtető mechanizmust ugyanabban a helyzetben, és rögzítsen minden biztosítóelemet. A rögzítést a gyártó utasításai szerint húzza meg, ne alkalmazzon túlzott erőt.
- A szerkezet eltakarása előtt ellenőrizze, hogy a kilincs szabadon mozog-e és visszatér-e a helyére. Állítsa vissza az esetleges védőréteget, szerelje vissza a leszerelt kárpitot, és csak a megfelelő csatlakoztatás és működés ellenőrzése után csukja be az ajtót.
4) Szerelés utáni ellenőrzések és működésvizsgálat
- Többször ellenőrizze az ajtó nyitását, becsukását és zárását. A kilincsnek egyenletesen kell mozognia, és nem maradhat kihúzott helyzetben.
- Ellenőrizze a rögzítés szilárdságát, az egyenletes illeszkedést, valamint azt, hogy a kilincs nem súrlódik-e a környező fényezéshez.
- Ha a belső nyitást is ellenőrzi, vegye figyelembe az esetleg aktivált gyermekzárat.
- Súrlódás vagy megbízhatatlan nyitás esetén ne alkalmazzon nagyobb erőt. Ellenőrizze újra az alkatrész illeszkedését és a zárhoz való csatlakozását. A próbaút nem helyettesíti az ajtó biztonságos becsukódásának ellenőrzését.
5) A szerelés során előforduló leggyakoribb hibák és megelőzésük
- A zárhoz való csatlakozás nem megfelelő rögzítése: az eltakarás előtt ellenőrizze az összes rögzítőkapcsot, és többször próbálja ki a mechanizmus működését.
- A rögzítés túlhúzása: károsíthatja a kilincset vagy annak rögzítőfüleit. Tartsa be a gyártó eljárását, és ne próbálja erővel a helyére igazítani a rosszul illeszkedő alkatrészt.
- A fényezés sérülése kiszerelés közben: előzetesen védje a nyílás környékét, és ne feszítsen közvetlenül a fényezésnek fém szerszámmal.
- A zár ellenőrzésének elmulasztása: a megszorult mechanizmus túlzottan terheli a cserekilincset. A javítás befejezése előtt szüntesse meg a megnövekedett ellenállás okát.
- Az ajtó védőrétegének hiányos visszaállítása: ha megbontotta, gondosan állítsa vissza az eredeti állapotába.
Az alkatrész sérülésének okai
Az ajtókilincsek sérülésének gyakori okai általában a következők:
- Ismétlődő mechanikai igénybevétel és a mozgó alkatrészek, illetve a rögzítés fokozatos elhasználódása.
- A kilincs hirtelen megrántása, különösen akkor, ha az ajtó befagyott, vagy a zár mechanizmusa a szokásosnál nagyobb ellenállást fejt ki.
- A kilincs megütése vagy beakadása, ami repedést, deformálódást vagy a rögzítőfülek kilazulását okozhatja.
- Nedvesség, szennyeződés és az anyag öregedése, amelyek ronthatják a mechanizmus mozgását és alkatrészeinek ellenálló képességét.
- Nem kíméletes szétszerelés vagy helytelen beszerelés, ami a rögzítési pontok aránytalan terhelését okozza.
- Időjárási hatások és karcolások, amelyek fokozatosan károsítják a fényezett felületet.
