Sagem S2000PM2 motorvezérlő egység Citroën Peugeot 9657018780 9649433980

Leírás

SAGEM vezérlőegység Citroën Berlingo és Peugeot Partner járművekhez
1.4 I KFW motorral

Az alkatrész leírása

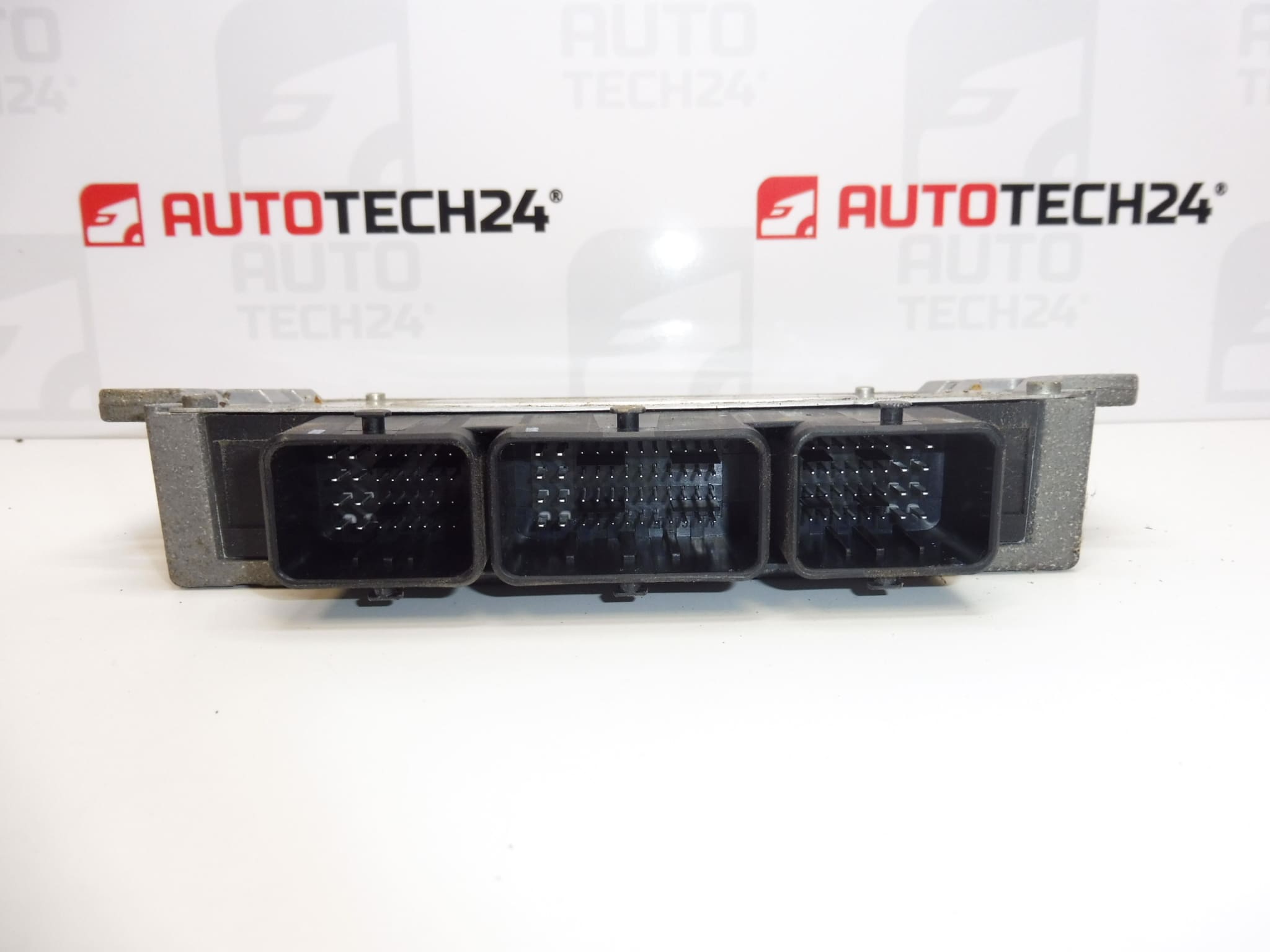

Használt Sagem S2000PM2 befecskendező vezérlőegység Citroën Berlingo és Peugeot Partner, 1.4 I KFW motorral szerelt járművekhez. Az egység feldolgozza az érzékelőktől érkező jeleket, és vezérli a befecskendezés működését. A hibás elektronika cseréjekor fontos a megfelelő kivitel kiválasztása, valamint az adatok megfelelő átvitelének vagy az egység járműhöz történő illesztésének biztosítása.

Cserealkatrész keresésekor elsősorban a 9657018780 és 9649433980 jelölés, valamint az S2000PM2 típus alapján tájékozódjon. A használt alkatrész lehetőséget kínál az eredeti egység cseréjére új vásárlása nélkül; beszerelés előtt azonban meg kell erősíteni a hiba okát, és elő kell készíteni az üzembe helyezés módját.

Műszaki információk

• Gyártó: SAGEM
• Modell: Citroën Berlingo, Peugeot Partner
• Egység típusa: S2000PM2
• Motorváltozat: 1.4 I KFW
• Alkatrészkategória: befecskendező vezérlőegység
• Állapot: használt alkatrész
• További számok: 1940KJ, 194411
• Járművek évjárata: nincs megadva

Termékkódok

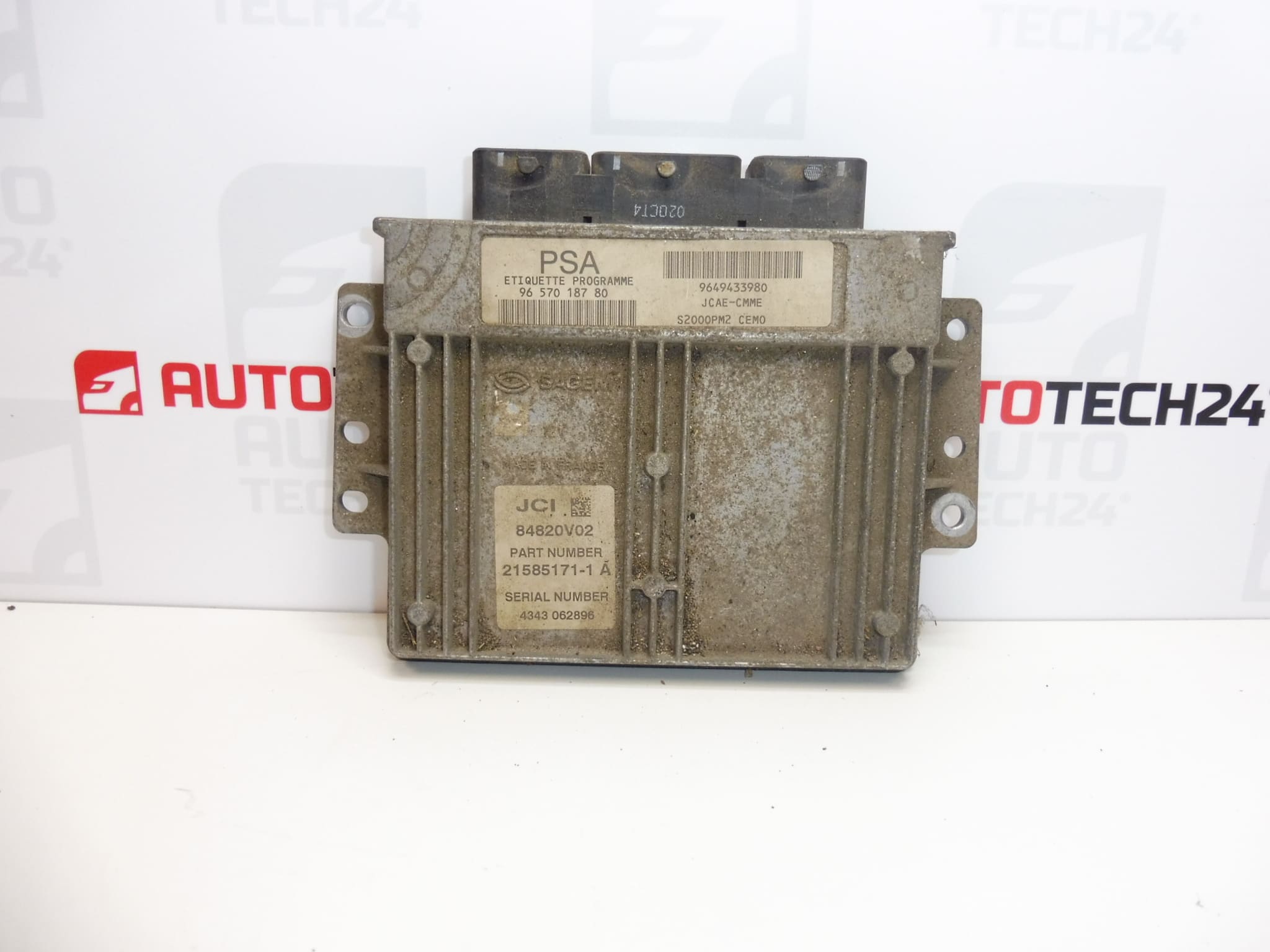

• Termékkódok: 9657018780, 9649433980, 1940KJ, 194411
• Típusjelölés: Sagem S2000PM2

Hasonlítsa össze a jelöléseket az eredeti egységen szereplőkkel és az adott jármű szervizdokumentációjával. A modell és a motorváltozat nevének egyezése önmagában nem feltétlenül elegendő az elektronika megfelelő kivitelének meghatározásához.

Beszerelési javaslatok

Az alábbi eljárás a befecskendező vezérlőegység cseréjére vonatkozó általános útmutató. A pontos kiszerelési, elektromos ellenőrzési és illesztési eljárás az adott járműmodelltől és kiviteltől függ. A cserét a PSA elektronikájában tapasztalt szakemberre bízzuk.

1) Beszerelés előtt

• Diagnosztikával ellenőrizze, hogy a problémát valóban az egység okozza-e, nem pedig a tápellátás, a testelés, a kábelezés vagy egy csatlakoztatott elem.
• Hasonlítsa össze a termékszámokat, a típusjelölést, a csatlakozókat és a rögzítést a régi alkatrésszel. A hardver- és szoftverkompatibilitást a szervizdokumentáció alapján állapítsa meg.
• Vizsgálja meg a használt alkatrész házát és csatlakozóit. Ellenőrizze, látható-e nedvesség, korrózió, deformálódott érintkező vagy mechanikai sérülés.
• Előre határozza meg az adatátvitel vagy az illesztés módját. Az eredeti egységet őrizze meg az esetleges adatkiolvasás és biztonsági mentés céljából.

2) Szükséges szerszámok és anyagok

• Az alkalmazott rögzítéseknek megfelelő általános kéziszerszámok és a csatlakozók kíméletes kioldására alkalmas eszközök.
• PSA-diagnosztikai eszközök, valamint a választott eljárástól függően az egység memóriájával végzett munkához szükséges felszerelés.
• Multiméter, szervizdokumentáció és az elektromos érintkezők tisztítására alkalmas eszközök.
• A szervizeljárás előírásainak megfelelő stabilizált tápellátás a diagnosztikához és programozáshoz.

3) Beszerelés lépésről lépésre

1. Ha az eredeti egység kommunikál, olvassa ki és mentse el a diagnosztikai adatokat és az elérhető konfigurációt.
2. Készítsen biztonsági másolatot a szükséges adatokról, vagy készítsen tervet a csereegység illesztésére. Memóriát csak a megfelelő eszközökkel és eljárással olvasson ki.
3. Kapcsolja ki a gyújtást, várja meg, amíg az elektronika a gyártó utasításai szerint nyugalmi állapotba kerül, majd a kiszerelés előtt válassza le az akkumulátort.
4. Az adott jármű szervizeljárása szerint tegye hozzáférhetővé az egységet. A csatlakozók leoldása előtt jegyezze fel a kábelköteg vezetését és a csatlakozók helyzetét.
5. Oldja ki a csatlakozókat, és óvatosan húzza le őket. Ne húzza a vezetékeket, és ne feszegesse az érintkezőket.
6. Oldja ki a rögzítést, és vegye ki az eredeti egységet úgy, hogy ne terhelje meg a környező kábelezést.
7. Ellenőrizze a csatlakozókat, a kábelköteget, a tápellátást és a testelést. A csereegység csatlakoztatása előtt szüntesse meg azokat a hibákat, amelyek az eredeti egység meghibásodását okozhatták.
8. Végeztesse el az adatok klónozását, vagy készíttesse elő az egységet a választott üzembe helyezési módszer szerinti inicializálásra.
9. Helyezze be a csereegységet, rögzítse a gyártó utasításai szerint, majd csatlakoztassa a csatlakozókat. Ellenőrizze, hogy a reteszek teljesen zárnak-e, és a kábelezés szabadon, húzóerő nélkül fut-e.
10. Csatlakoztassa az akkumulátort a gyártó által előírt eljárás szerint. Ha a választott módszer inicializálást, telekódolást és a kulcsok illesztését igényli, végezze el ezeket diagnosztikai eszközzel, biztosított tápellátás mellett.
11. Ellenőrizze az egységgel való kommunikációt és a konfiguráció helyességét. Csak a szükséges műveletek sikeres elvégzése után ellenőrizze az indítást és a motor működését.

4) Beszerelés utáni ellenőrzések és próbaút / működésellenőrzés

• Ellenőrizze az indítást, a motor járásának stabilitását és a gázpedálra adott reakciót.
• Végezzen diagnosztikai ellenőrzést, és értékelje az esetleges hibákat. A hiba okának megszüntetése nélkül nem elegendő csupán törölni a memóriát.
• Ellenőrizze az egység rögzítését, a csatlakozók biztos reteszelését, valamint a kábelezés kopás és nedvesség elleni védelmét.
• Ha a motor megfelelően működik, és a jármű biztonságosan használható, tegyen egy rövid próbakört, majd ismételje meg a diagnosztikai ellenőrzést.

5) A beszerelés leggyakoribb hibái és megelőzésük

• Csere a hiba okának ellenőrzése nélkül: először ellenőrizze a tápellátást, a testelést és a csatlakoztatott áramköröket, hogy a hiba ne ismétlődjön meg.
• Választás kizárólag a jármű modellje alapján: hasonlítsa össze az alkatrészszámokat és a kivitelt is, valamint ellenőrizze a konfigurációs követelményeket.
• Csatlakoztatás illesztés nélkül: előfordulhat, hogy a használt egység puszta csatlakoztatás után nem teszi lehetővé az indítást. Az üzembe helyezés módját előre készítse elő.
• Feszültség alatti munkavégzés vagy a programozás megszakítása: kiszereléskor válassza le az akkumulátort a gyártó utasításai szerint; programozáskor biztosítsa az előírt stabil tápellátást.
• A csatlakozók sérülése: először oldja ki a rögzítőmechanizmust, és soha ne próbálja durva erővel leküzdeni az ellenállást.

Beszerelés és kódolás – fontos

• Az egység használt, és össze van párosítva az eredeti járművel (VIN/PIN/kulcsok).
• Az üzembe helyezés lehetőségei:
  1. Adatok klónozása a régi egységből (EEPROM/Flash) – klónozás után az egység plug and play.
  2. Virginizálás, majd inicializálás/telekódolás DiagBox segítségével (szükség esetén online), valamint a kulcsok illesztése.
• Javasoljuk, hogy PSA szervizberendezéssel rendelkező szakember végezze el (DiagBox/Lexia/PP2000).
• Kiszerelés/beszerelés előtt mindig válassza le az akkumulátort, és tartsa be a gyártó eljárását, hogy elkerülje az egység sérülését.

Az alkatrész meghibásodásának okai

A befecskendező vezérlőegységeknél általánosságban több tényező is hozzájárulhat a meghibásodáshoz. Ez nem ennek a konkrét alkatrésznek az állapotáról szóló megállapítás:

• Nedvesség és korrózió a csatlakozókban vagy az egység belsejében.
• Túlfeszültség és a tápellátás nem megfelelő kezelése, például az elektromos rendszer szakszerűtlen javításakor.
• Rövidzárlat a kábelezésben vagy a csatlakoztatott elemekben, amely túlterhelheti az egység kimeneti áramköreit.
• Hosszan tartó hőterhelés és rezgés, amelyek hozzájárulhatnak az elektronikus alkatrészek és kötések elöregedéséhez.
• Szakszerűtlen felnyitás vagy programozás, amely mechanikai sérülést vagy a tárolt adatok károsodását okozhatja.
