ECU PDC Peugeot 407 9656174280 9659350680

Leírás

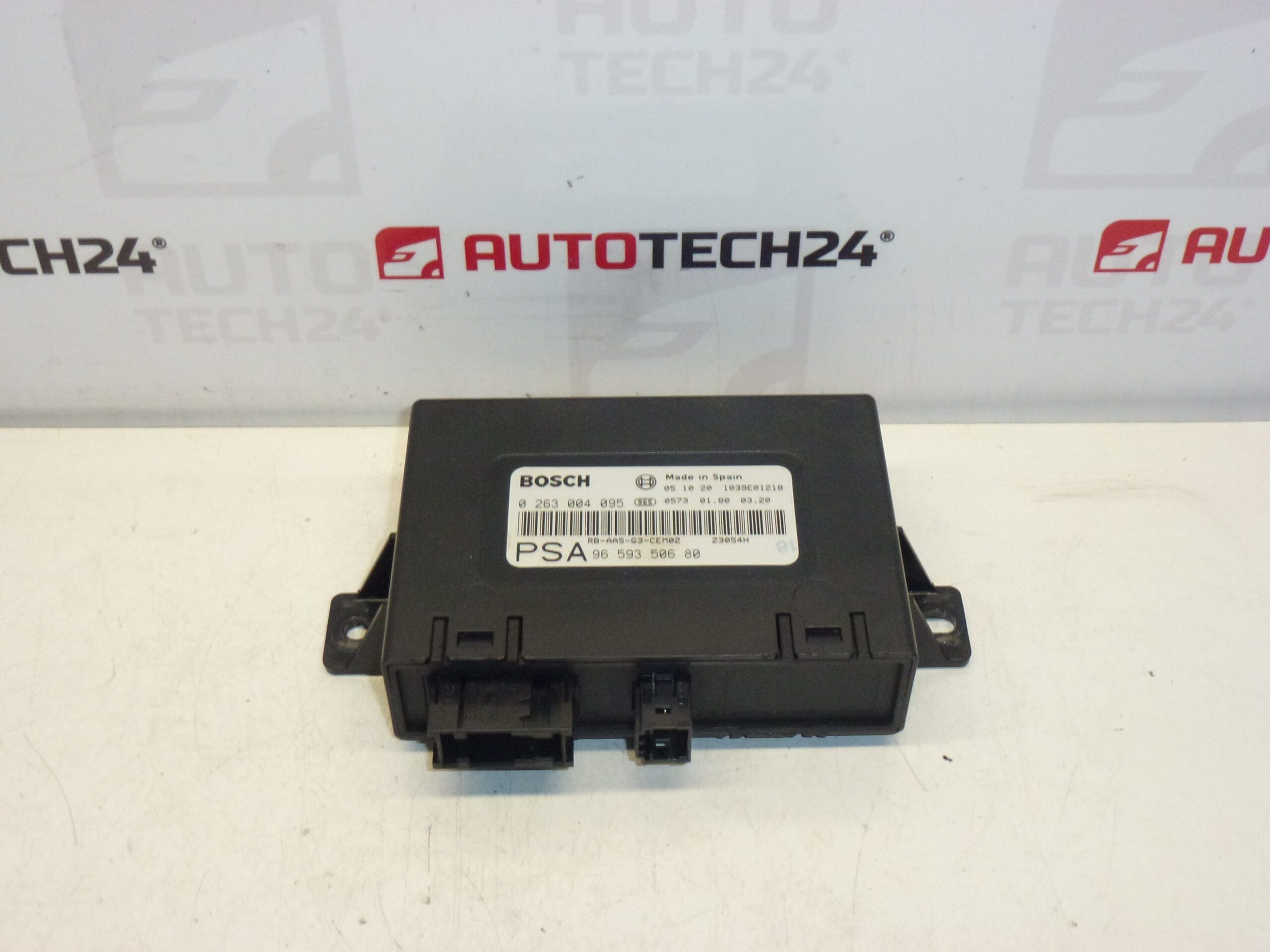

BOSCH vezérlőegység PEUGEOT 407 parkolássegítő rendszeréhez

Az alkatrész leírása

Használt BOSCH gyártmányú PDC parkolássegítő-vezérlőegység Peugeot 407 típushoz. Ez a vezérlőegység feldolgozza a parkolásérzékelők jeleit, és részt vesz a vezető parkolás közbeni akadályokra való figyelmeztetésében. A nem működő parkolássegítő javításakor lehetőséget kínál arra, hogy csak a vezérlőelektronikát cseréljék ki, amennyiben a diagnosztika megerősíti annak meghibásodását.

A választáskor elsősorban a termékszámokat, a csatlakozók kivitelét és az eredeti vezérlőegység jelölését hasonlítsa össze. A feltüntetett kódok segítségével az alkatrész könnyen megkereshető a címkén szereplő szám alapján. A parkolássegítő működésképtelensége azonban nem feltétlenül jelenti a vezérlőegység hibáját – az érzékelők, a kábelezés vagy a tápellátás is okozhatja a problémát.

Műszaki információk

• Gyártó: BOSCH
• Modell: Peugeot 407
• Alkatrész típusa: PDC parkolássegítő-vezérlőegység
• Állapot: használt alkatrész
• További számok: 0263004095, 6590L7, 6590T5

Termékkódok

• Termékkódok: 9656174280, 9659350680, 0263004095, 6590L7, 6590T5

A feltüntetett jelölések a kínált alkatrész azonosítására szolgálnak. Csere előtt hasonlítsa össze az eredeti vezérlőegység jelölését, és a jármű konkrét kivitelére vonatkozó szervizdokumentáció alapján ellenőrizze a cserealkatrész megfelelőségét.

Szerelési javaslat

Az ilyen típusú elektronikus alkatrészekre általánosságban az alábbi eljárás érvényes. A vezérlőegység pontos hozzáférési módja, leszerelése és az esetleges konfigurálás szükségessége a jármű konkrét kivitelétől függ. Kövesse a gyártó szervizeljárását.

1) Szerelés előtt

• Diagnosztikával először különítse el a vezérlőegység hibáját az érzékelők, a kábelezés, a tápellátás vagy a testelés hibájától.
• Hasonlítsa össze a termékszámokat, a csatlakozók alakját és számát, azok kulcsolását és rögzítését az eredeti alkatrésszel.
• Ellenőrizze a használt vezérlőegység házát, a csatlakozótüskéket és a reteszeket. Keressen repedéseket, deformációt, oxidációt és nedvesség nyomait.
• Ha az eredeti vezérlőegységet víz érte, a cserealkatrész beszerelése előtt szüntesse meg a beázás okát.

2) Szükséges szerszámok és anyagok

• A rögzítésekhez megfelelő általános kéziszerszámok, valamint szükség esetén műanyag kárpitbontó szerszámok.
• Az adott jármű parkolórendszerét támogató diagnosztikai műszer.
• Multiméter a tápellátás és a kábelezés ellenőrzéséhez, a kapcsolási rajz alapján.
• Tiszta törlőkendő, valamint szükség esetén elektromos érintkezők tisztítására alkalmas szer.

3) Szerelési eljárás lépésről lépésre

1. Biztosítsa a járművet elgurulás ellen, és leszerelés előtt olvassa ki, majd jegyezze fel a parkolórendszer hibáit. Ha elérhető az eredeti vezérlőegység konfigurációja, azt is mentse el.
2. Kapcsolja ki a gyújtást, és a gyártó eljárása szerint várja meg, amíg az elektronikus rendszerek nyugalmi állapotba kerülnek.
3. Válassza le az akkumulátort a jármű szervizeljárásának megfelelően. A vezérlőegység csatlakozóit ne válassza le feszültség alatt.
4. A szervizdokumentáció szerint tegye hozzáférhetővé a vezérlőegységet. Az esetleges burkolatokat és kárpitelemeket erőltetés nélkül oldja ki, hogy ne sérüljenek meg a rögzítőkapcsok.
5. A csatlakozók szétbontása előtt jegyezze fel a kábelezés vezetését és a csatlakozók bekötését, például fénykép készítésével.
6. Oldja ki a csatlakozók biztosítófüleit, majd a csatlakozóházuknál fogva húzza le őket, ne a vezetékeknél fogva.
7. Oldja ki a rögzítést, és vegye ki az eredeti vezérlőegységet. Vizsgálja meg a környezetét, a csatlakozókat és a kábelköteget, hogy nincs-e rajtuk nedvesség vagy mechanikai sérülés.
8. Hasonlítsa össze még egyszer a két alkatrészt. A csatlakozók vagy a kábelezés esetleges hibáit a cserevezérlőegység csatlakoztatása előtt szüntesse meg.
9. Rögzítse a cserevezérlőegységet az eredeti helyére úgy, hogy a ház ne feszüljön, majd csatlakoztassa a csatlakozókat, amíg azok biztosítófülei teljesen a helyükre nem kattannak.
10. Úgy vezesse el a kábelezést, hogy ne csípődjön be és ne feszüljön, majd szerelje vissza az eltávolított burkolatokat és kárpitelemeket.
11. Csatlakoztassa az akkumulátort a gyártó eljárása szerint, majd diagnosztikai műszerrel ellenőrizze a vezérlőegységgel való kommunikációt. Ha az adott kivitel megköveteli, végezze el az előírt konfigurálást.
12. A hibák okainak megszüntetése után törölje a megfelelő hibakódokat, és ellenőrizze a parkolássegítő működését.

4) Szerelés utáni ellenőrzések és a működés vizsgálata

• Ellenőrizze, hogy a vezérlőegység kommunikál-e a diagnosztikai műszerrel, és a rendszer aktiválása után nem jelennek-e meg ismét a hibák.
• Biztonságos helyen, nagyon lassú manőverezés közben, a megálláshoz elegendő tartalékot hagyva próbálja ki, hogyan reagál a parkolássegítő egy megfelelő akadályra.
• Ellenőrizze a jármű felszereltségének megfelelő figyelmeztetéseket. A parkolássegítő csupán segítséget nyújt; a próba során figyelje a környezetet, és ne hagyatkozzon kizárólag a jelzéseire.

5) A szerelés leggyakoribb hibái és azok megelőzése

• Csere diagnosztika nélkül: először ellenőrizze az érzékelőket, a tápellátást és a kábelezést, hogy a csere valóban a hiba okát szüntesse meg.
• Választás kizárólag a jármű modellje alapján: hasonlítsa össze a vezérlőegység jelölését és kivitelét is.
• Nem teljesen csatlakoztatott csatlakozók vagy elhajlott tüskék: a csatlakozókat egyenesen, erőltetés nélkül illessze a helyükre, majd ellenőrizze a rögzítésüket.
• Visszamaradt nedvesség vagy korrózió: szerelés előtt szüntesse meg a beázás forrását, és javítsa meg az érintett csatlakozásokat.
• A végső ellenőrzés kihagyása: csatlakoztatás után végezzen diagnosztikai és gyakorlati próbát is; az esetleges konfigurálást a szervizutasítások szerint végezze el.

Az alkatrész károsodásának okai

A parkolássegítő vezérlőegységeknél általánosságban az alábbi okok vezethetnek károsodáshoz vagy működési zavarokhoz. Ez nem a jelen alkatrész állapotának leírása.

• Nedvesség bejutása és korrózió a csatlakozókon vagy a belső elektronikán.
• Rövidzárlat a kábelezésben vagy a csatlakoztatott alkatrészekben, amely túlterhelheti a vezérlőegység áramköreit.
• Túlfeszültség vagy a tápellátás helytelen kezelése az elektromos rendszeren végzett munkák során.
• Mechanikai sérülés a házon, a csatlakozókon vagy a rögzítésen a gondatlan leszerelés következtében.
• Az elektronikus alkatrészek elöregedése és hőterhelése, amely tartós vagy időszakos kimaradásokat okozhat.
