Légkondicionáló vezérlés a Citroën Peugeot 55900-040-rel

Leírás

Fűtésszabályozás és manuális klímaberendezés CITROEN C1 és PEUGEOT 107 típusú autókhoz 2014-ig
Vezérlőrudakkal

Alkatrész leírása

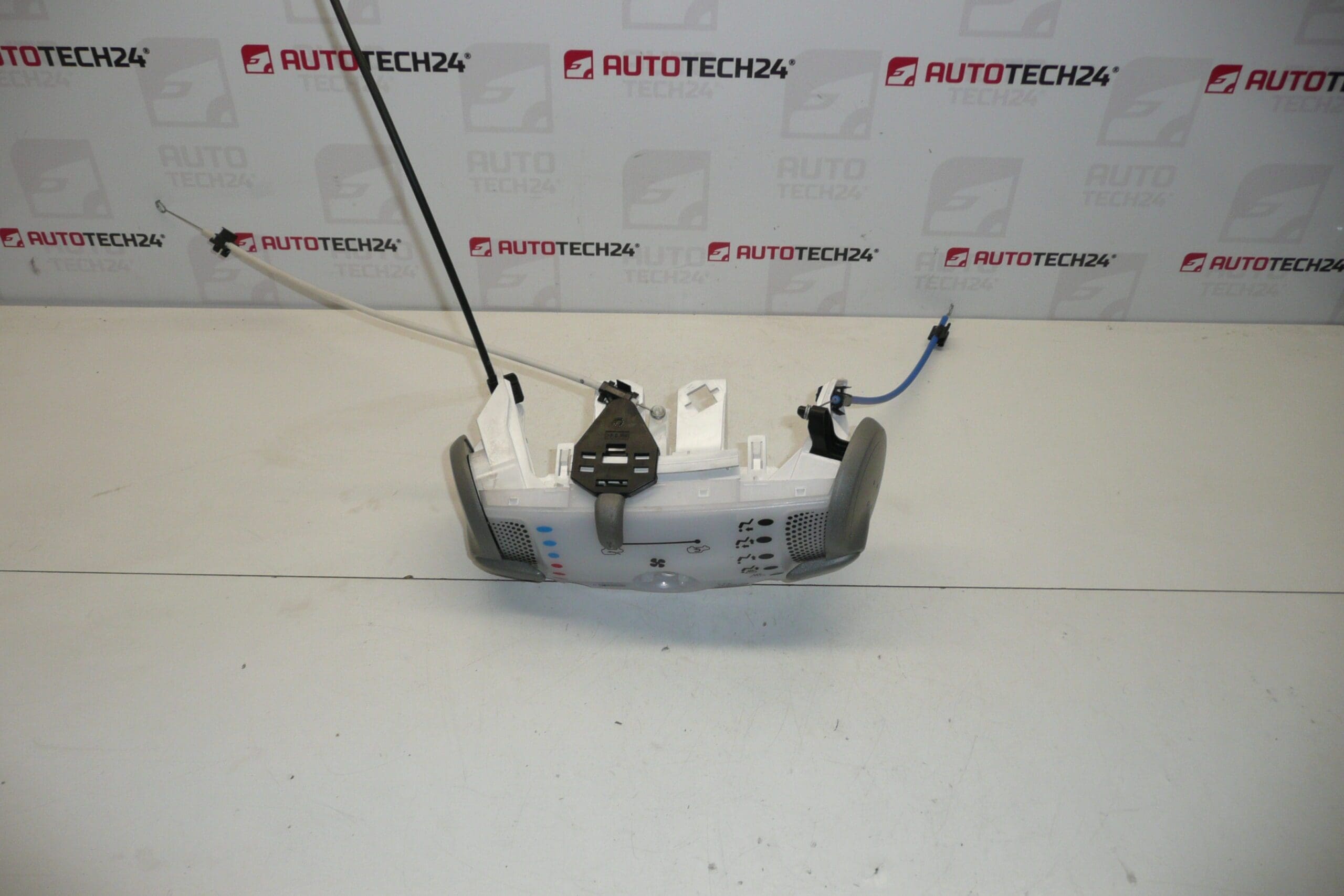

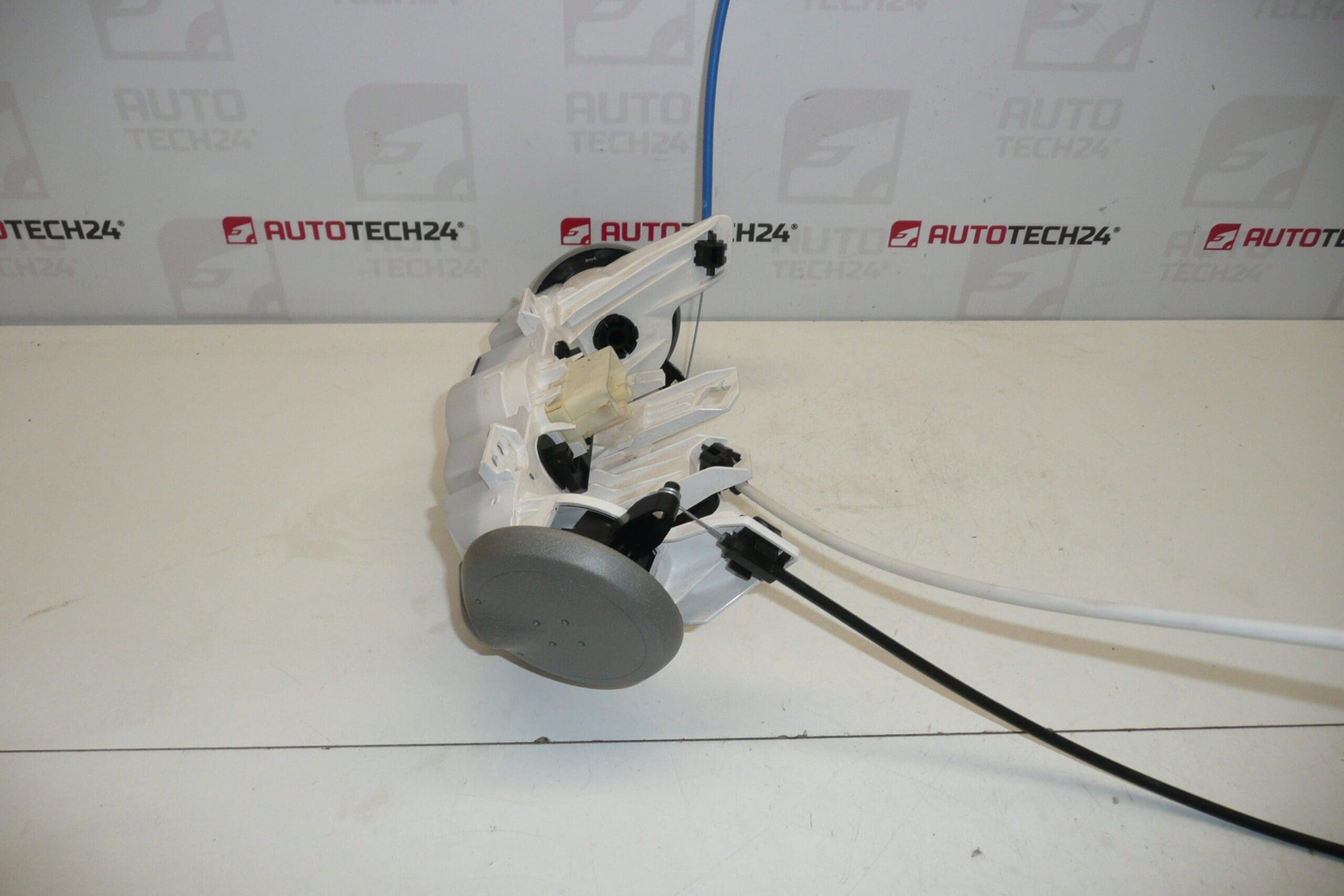

A használt Citroën C1 / Peugeot 107 fűtés és légkondicionálás kézi vezérlése az utastér fűtésének és légkondicionálásának beállítására szolgál. Megfelelő választás a sérült vezérlőpanel cseréjekor, például ha a kezelőszervei mechanikusan elkoptak vagy sérültek. Az 55900-0H040 megjelölés különösen fontos az alkatrész megtalálásához.

Az alkatrészek vezérlőrudak, amelyek továbbítják a vezérlőelemek mozgását a megfelelő mechanizmusokhoz. Csere előtt tanácsos különbséget tenni magának a panelnek a hibája és a merev kötőrúd vagy összekötő mechanizmus között – ezek túlzott ellenállása akár a cserevezérlőt is károsíthatja.

Műszaki információk

• Gyártó: nincs megadva
• Modell: Citroën C1, Peugeot 107
• Időmeghatározás a dokumentumok szerint: 2014-ig
• Alkatrész típusa: fűtésszabályozás és manuális légkondicionálás
• A szállítás része a dokumentumok szerint: vezérlőrúd
• Állapot: használt alkatrész
• Fő megnevezése: 55900-0H040
• Más számok: 6452P6, 6451SG, 6451SJ, 6451SH

Termékkódok

Termékkódok: 55900-0H040, 6452P6, 6451SG, 6451SJ, 6451SH.

A választáskor hasonlítsa össze az eredeti alkatrész jelölését, a panel kialakítását, a rögzítést, a csatlakozást és a rudak végét. A megadott számok a termék dokumentációjából származnak; önmagukban nem erősítik meg az összes terv kölcsönös felcserélhetőségét.

Telepítési javaslatok

Általában az alábbi eljárás vonatkozik erre az alkatrésztípusra. A panelhez való hozzáférés, a kötőrudak leválasztása és az esetleges beállítások pontos módja az autó konkrét típusától és kialakításától függ. Kövesse a gyártó szervizeljárását.

1) Összeszerelés előtt

• Hasonlítsa össze a cikkszámokat, a meghajtó elrendezését, a rögzítési pontokat és az esetleges elektromos csatlakozókat a régi darabbal.
• Ellenőrizze a hajtórudak számát, hosszát, elrendezését és végződését, beleértve a burkolatuk rögzítését is.
• Ellenőrizze a műanyag konzolokat, reteszeket és kezelőszerveket. Keressen repedéseket, deformációkat vagy laza részeket.
• Finoman ellenőrizze a kezelőszervek és a húzórudak működését. Ne erőltesse az ellenállást, és ne fordítsa el a kezelőszerveket az ütközőkön túl.
• Ellenőrizze a következő mechanizmusok szabad mozgását, hogy az eredeti hiba oka ne sértse meg a cserepanelt.

2) A szükséges eszközök és anyagok

Általában elegendő a használt csatlakozásoktól függően megfelelő csavarhúzó vagy bit, műanyag bontókarok a béléshez, zseblámpa és szerszámok a csatlakozások jelölésére. Készítsen elő egy tárolót is a rögzítőelemek számára és egy telefont, amely rögzíti a kötőrudak eredeti útját. A szerszámok pontos választékát igazítsa az autó kialakításához.

3) Lépésről lépésre történő összeszerelési eljárás

1. Rögzítse a járművet elmozdulás ellen, kapcsolja ki a gyújtást, és válassza le az akkumulátort a gyártó eljárása szerint, mielőtt leválasztaná az elektromos csatlakozásokat.
2. Óvatosan lazítsa meg a szükséges burkolatokat és vágja le a szervizeljárásnak megfelelően. Ne fejtsen ki túlzott erőt a műanyag reteszekre.
3. Fényképezze le az eredeti panel helyzetét, a rudak elrendezését, rögzítésüket és az esetleges elektromos csatlakozásokat.
4. Lazítsa meg a panelt, és csak annyira húzza ki, hogy elkerülje a kötőrudak vagy a vezetékek megfeszítését.
5. Jelölje meg az egyes kapcsolatokat. A biztosítékok kioldása után húzzon ki minden elektromos csatlakozót, ne a vezetékek meghúzásával.
6. A gyártó által előírt sorrendben oldja ki a bilincseket és a hajtórúdvégeket. Jegyezze fel a kezelőszervek és a nyomon követési mechanizmusok helyzetét.
7. Távolítsa el az eredeti alkatrészt, és hasonlítsa össze újra a cserepanellel, beleértve a hajtórudakat és a rögzítési pontokat.
8. A rudakat a megfelelő vezetőben tárolja éles hajlítások és csípések nélkül. Helyezze a fedelüket és a végüket a megfelelő tartóba; végezze el a beállításokat a szervizeljárásnak megfelelően.
9. Csatlakoztassa be az elektromos csatlakozókat, ha azok a tervezés részét képezik. Ellenőrizze a rögzítést és a szabad kábelezést.
10. A végleges rögzítés előtt finoman tesztelje a vezérlőelemek mechanikai működését teljes tartományukban. Ha szokatlan ellenállást tapasztal, állítsa le a mozgást, és ellenőrizze a rudak vezetőjét és rögzítését.
11. Helyezze fel a panelt, helyezze vissza a burkolatokat és a kárpitozást, és csatlakoztassa az akkumulátort a gyártó utasításai szerint. Ezután végezzen funkcióellenőrzést.

• 4) Összeszerelés utáni ellenőrzések és működésellenőrzés

  • Ellenőrizze, hogy a vezérlők zavartalanul működnek-e elakadás és önvisszaállás nélkül.
  • Próbálja meg módosítani a hőmérséklet-beállításokat, a levegőelosztást és az egyéb funkciókat a panel tényleges kialakításának megfelelően.
  • Értékelje fel a fűtés és a légkondicionálás működését olyan körülmények között, amelyek lehetővé teszik működésüket. Előfordulhat, hogy az elégtelen fűtést vagy hűtést nem a vezérlő okozza.
  • Ellenőrizze a panel és a burkolat szoros illeszkedését. Csak a teljes összeszerelés és az alapvető funkciók helyszíni ellenőrzése után hajtson végre egy esetleges rövid tesztvezetést.

  5) A leggyakoribb összeszerelési hibák és azok elkerülésének módjai

  • A hajtórudak cseréje: szétszerelés előtt jelölje meg és dokumentálja az eredeti vezetékeket.
  • A hajtórúd burkolata nincs megfelelően rögzítve: ellenőrizze, hogy minden kapocs a helyén van-e, különben előfordulhat, hogy a vezérlő mozgása nem továbbítható megfelelően.
  • Becsípődés vagy éles hajlítás a hajtórúdban: kövesse az eredeti útvonalat, és ellenőrizze azt a burkolatok felszerelése előtt.
  • Az indítószerkezet és a mechanizmus helyzetének hibás beállítása: kövesse a gyártó beállítási eljárását, hogy az indítószerkezet elérje teljes működési tartományát.
  • Az ellenállás leküzdése erővel: először szüntesse meg a merevség okát; az erőteljes forgatás károsíthatja a műanyag alkatrészeket és a kötőrudakat.

  Az alkatrész sérülésének okai

  Fűtésszabályzók és kapcsolórudas kézi klímaberendezések esetén a károk általános okai különösen a következők:

  • A vezérlőszerkezetek kopása a hosszú távú használat során.
  • A műanyagok öregedése és a belső hőmérséklet-változások miatti igénybevételük.
  • A linkek vagy a nyomon követési mechanizmusok fokozott ellenállása, ami túlterheli a vezérlőket és a fogantyúkat.
  • Kényszerített vezérlés az ütközőkön keresztül vagy ha a mechanizmus elakad.
  • Meggondolatlan szétszerelés vagy helytelen összeszerelés, például törött kapcsok vagy a hajtórudak helytelen elrendezése.
  • Pisz vagy folyadék behatolása, amely ronthatja a mechanikai működést és károsíthatja az esetleges elektromos érintkezőket.
