Leírás

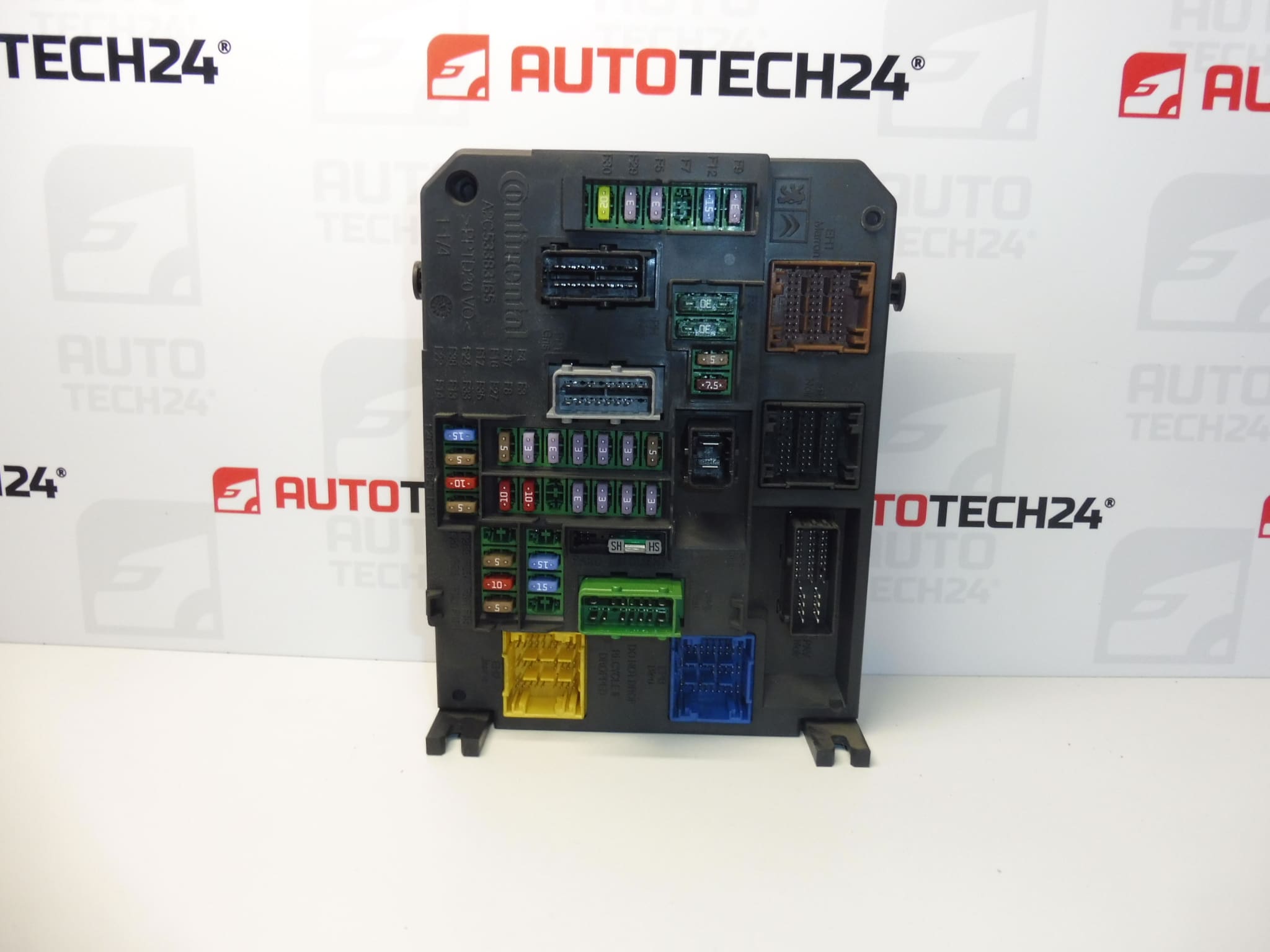

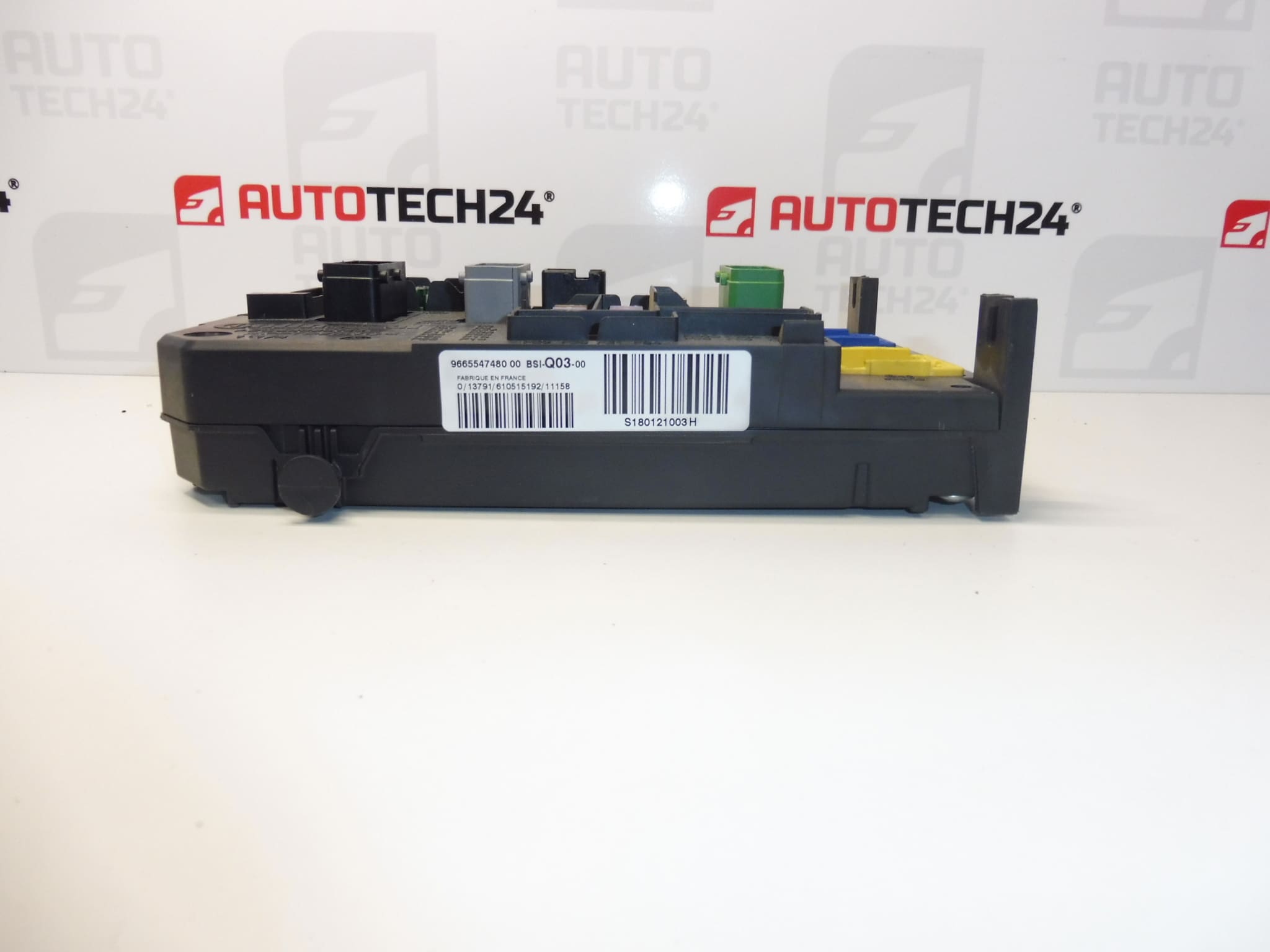

BSI-Q03-00 Continental CITROEN C4 II autókhoz
Egy 2011-es Citroen C4 II-ből származik
Alkatrész leírása
A BSI Q03-00 Continental használt kényelmi egység Citroen C4 II-hez az autó elektronikájának javítása során alkatrészként szolgál. A BSI általában biztosítja az elektronikus rendszerek közötti kommunikációt és a kényelmi funkciók vezérlését; az adott hatótáv a jármű felszereltségétől és konfigurációjától függ.
Kiválasztáskor különösen hasonlítsa össze a BSI-Q03-00 jelölést, a termékszámokat és az eredeti egység kialakítását. Ez az alkatrész a dokumentumokban a 9665547480, 1663372880, 6580YR és 6580YS szám alatt szerepel. Az autómodell egyeztetése önmagában nem helyettesíti a tervezési és kódolási követelmények összehasonlítását. Használt BSI-nél figyelembe kell venni az adatátvitelt vagy a járműhöz való szakszerű alkalmazkodást.
Műszaki információk
- Gyártó: Continental
- Modell: Citroen C4 II
- Alkatrész típusa: BSI – komfortvezérlő egység
- Az egység megnevezése: BSI-Q03-00
- Alkatrészszámok: 9665547480, 1663372880
- Más számok: 6580YR, 6580YS
- Alkatrész származás: Citroen C4 II, 2011
- Állapot: használt alkatrész
A megadott év a donor járműre vonatkozik, nem az egység élettartamára.
Termékkódok
- Termékkódok: 9665547480, 1663372880, 6580YR, 6580YS
- Típusmegjelölés: BSI-Q03-00 / Q03-00
- Modell: Citroen C4 II
Telepítési javaslatok
Általában ehhez az alkatrésztípushoz: a BSI cseréje megköveteli az elektromos rendszer megfelelő kezelését és az egység párosításának megoldását. A következő eljárás általános; a szétszerelés pontos módja, az akkumulátor csatlakoztatása és a konfiguráció az autó konkrét kialakításától és a gyártó szerviz utasításaitól függ.
1) Összeszerelés előtt
- Hasonlítsa össze a címkéket, a termékszámokat, a típusjelöléseket, a csatlakozókat és a rögzítéseket a régi egységgel.
- Ellenőrizze a fedelet, a csatlakozó üregeit és az érintkezőket. Keressen repedéseket, oxidációt, nedvességet, deformációt vagy túlmelegedés jeleit.
- Diagnosztikai ellenőrzés, hogy a probléma valóban BSI-vel kapcsolatos, és ellenőrizze a tápegységet, a földelést és a vezetékeket is.
- Ha az eredeti meghajtó olvasható, előzetesen készítsen biztonsági másolatot a rendelkezésre álló adatokról és konfigurációról. A csereegység cseréje előtt egyezzen meg egy szakértővel a csereegység üzembe helyezésének módjáról.
2) A szükséges eszközök és anyagok
Általában szükség van az alkalmazott csatlakozásoknak megfelelő kéziszerszámokra, a burkolatok finom lazítására szolgáló eszközökre, zseblámpára, multiméterre és PSA diagnosztikai berendezésre. Az egységadatokkal való munkavégzéshez megfelelő programozó berendezés szükséges; a diagnózis és a kódolás során biztosítsa a tápellátást a szervizeljárás követelményeinek megfelelően.
3) Lépésről lépésre összeszerelési eljárás
- Rögzítse a hiba tüneteit, és végezze el a kezdeti diagnosztikát. Ha lehetséges, mentse el az eredeti BSI konfigurációját.
- Készítse elő az adatok átvitelének módját vagy inicializálja a használt egységet. E lépés nélkül ne vállalja a működőképességet pusztán újrahuzalozás után.
- Kapcsolja le a gyújtást és a készülékeket, hagyja pihenni az elektronikát, és válassza le az akkumulátort a gyártó eljárása szerint.
- A szerviz utasításoknak megfelelően férjen hozzá az egységhez. Erő nélkül lazítsa meg a borításokat és a kapcsokat.
- Dokumentálja a csatlakozók csatlakozásait és a vezetékek elrendezését, hogy vissza lehessen állítani az eredeti elrendezést.
- Nyissa ki a csatlakozókat, és húzza ki azokat anélkül, hogy meghúzná a vezetékeket. Oldja ki a rögzítőt, és távolítsa el az eredeti meghajtót.
- Ellenőrizze a csatlakozókat és a rögzítési területet. A cserealkatrész beszerelése előtt távolítsa el a nedvességet, a sérült vezetékeket vagy a túlmelegedés okát.
- A szükséges adat-előkészítést bízza szakemberre a választott módszer szerint. Rögzítse az egységet, és csatlakoztassa a csatlakozókat úgy, hogy a zárak megfelelően illeszkedjenek.
- A gyártó utasításai szerint csatlakoztassa újra az akkumulátort. Végezze el a kulcsok inicializálását, konfigurálását és testreszabását a választott telepítési módnak megfelelően.
- Végezze el a végső diagnosztikát, ellenőrizze a funkciókat, és a sikeres ellenőrzés után küldje vissza a szétszerelt burkolatokat.
-
4) Összeszerelés utáni ellenőrzések és működésellenőrzés
Ellenőrizze az egységekkel való kommunikációt, a kulcsfelismerést, az indítási képességet és a kényelmi funkciókat a jármű aktuális felszereltségének megfelelően. Ellenőrizze a lámpákat és a diagnosztikai naplókat. Rövid tesztvezetést csak sikeres statikai ellenőrzés után és a biztonságot befolyásoló hibák nélkül hajtson végre; majd ismételje meg a diagnózist.
5) A leggyakoribb összeszerelési hibák + azok elkerülése
- Csere adat-előkészítés nélkül: oldja meg előre a klónozást vagy inicializálást és párosítást.
- A feszültség alatti csatlakozók leválasztása: figyelje meg az elektronika előírt alvási idejét és az akkumulátor leválasztását.
- Kihúzatlan csatlakozózárak vagy meghajlított érintkezők: helyezze be egyenesen a csatlakozókat, és ellenőrizze a biztonságukat.
- Áramkimaradás a kódolás során: biztosítsa a stabil áramellátást a használt berendezés követelményeinek megfelelően.
- A meghibásodás eredeti oka el nem távolított: csere előtt ellenőrizze a vezetékeket, a tápellátást és az esetleges szivárgásokat.
Összeállítás és kódolás – Fontos
- Az egység használatban van, és „párosítva” van az eredeti autóhoz (VIN/PIN/kulcsok).
- Üzembe helyezési lehetőségek:
- Adatok klónozása a régi meghajtóról (EEPROM/Flash) – a klónozás után a meghajtó plug and play.
- Szűzesítés és ezt követő inicializálás/telekódolás a DiagBoxon keresztül (esetleg online) + a kulcsok testreszabása.
- Javasolt, hogy egy szakértő végezze el a PSA szervizberendezéssel (DiagBox/Lexia/PP2000).
- Mindig húzza ki az akkumulátort a szétszerelés/összeszerelés előtt, és kövesse a gyártó eljárását, hogy elkerülje az egység károsodását.
Az alkatrész sérülésének okai
A BSI komfort vezérlőegységek esetében a károsodások gyakori okai a következő hatások: ez nem a darab észlelt hibáinak leírása:
- Nedvesség és szivárgás, amely az érintkezők és az elektronika korrózióját okozhatja.
- Zárlatok a vezetékekben vagy a csatlakoztatott áramkörökben, amelyek túlterhelhetik az egység kimeneteit.
- Túlfeszültség, fordított polaritás vagy a tápegység helytelen kezelése, különösen akkor, ha zavarja az elektromos rendszert.
- Az elektronikus alkatrészek túlmelegedése és elöregedése, ami rendszertelen vagy tartós áramkimaradáshoz vezethet.
- Szakszerűtlen beavatkozások vagy megszakított programozás, amelyek károsíthatják az elektronikát vagy a tárolt adatokat.
