Citroën Peugeot ablakemelő-kapcsoló 98044803ZD 98166778ZD

Leírás

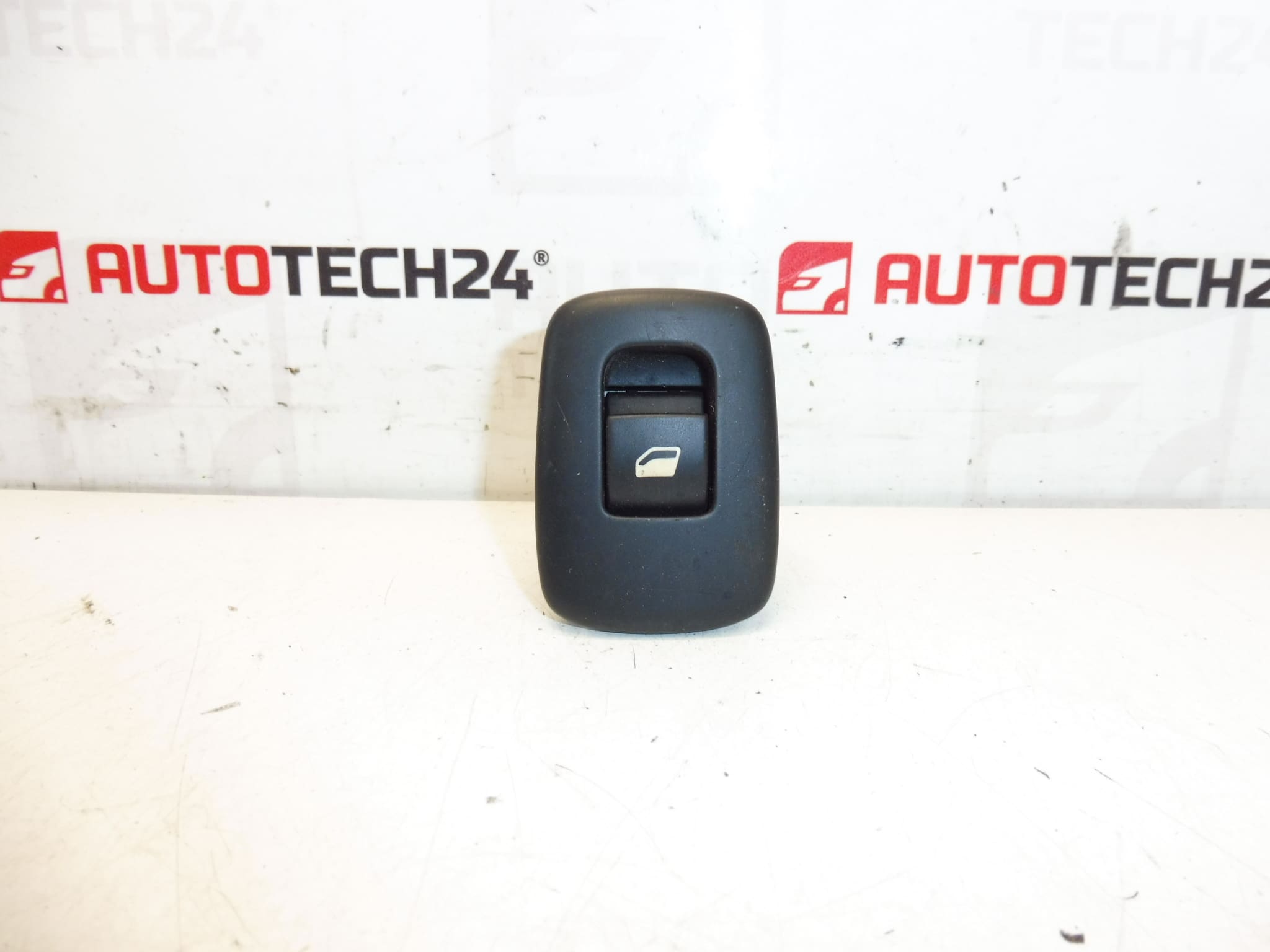

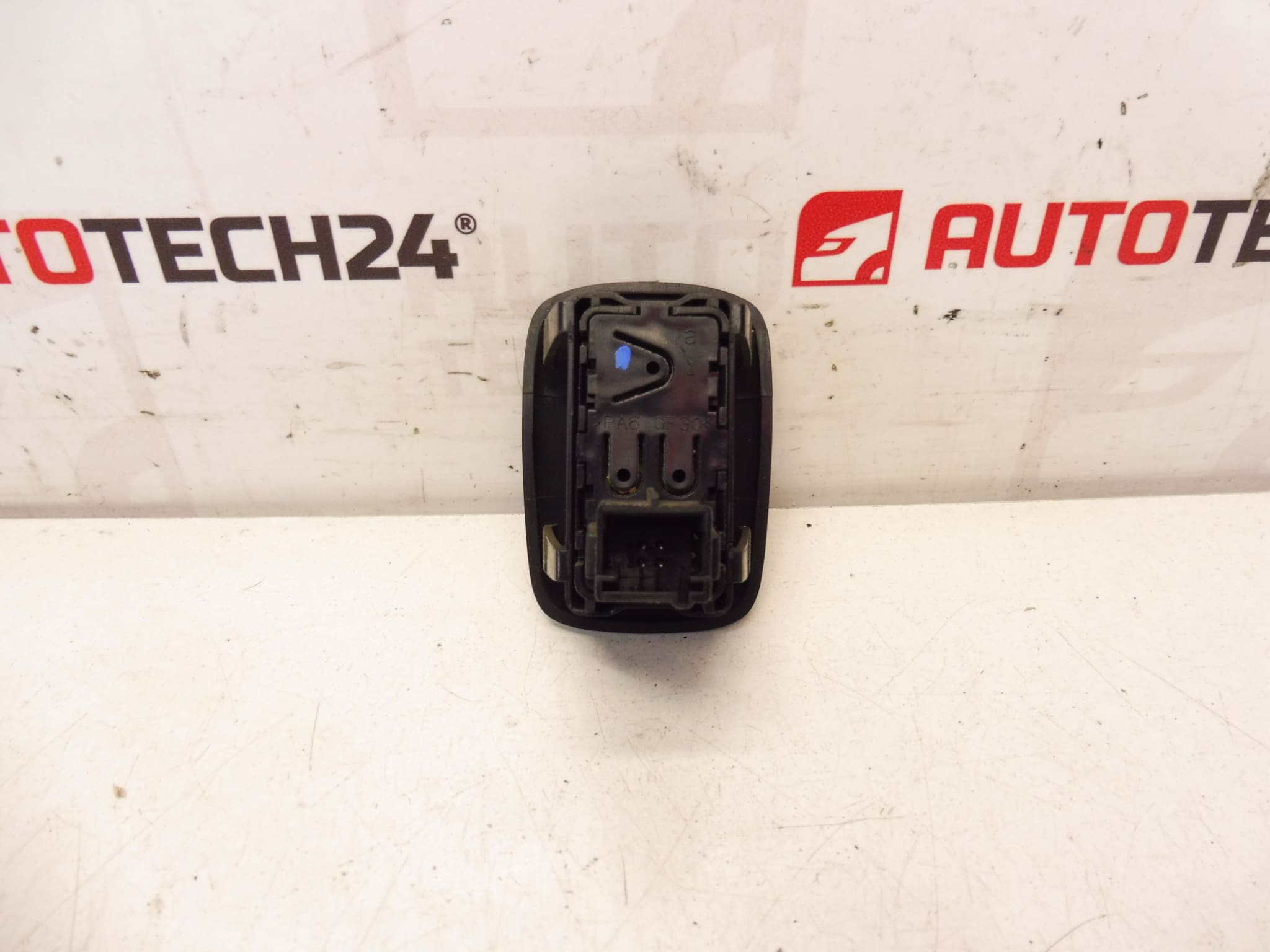

Ablakemelő-kapcsoló kerettel a Stellantis-csoport járműveihez

Az alkatrész leírása

A használt Citroën Peugeot ablakemelő-kapcsoló kerettel cserealkatrész a nem működő vagy sérült ablakemelő-kezelőszerv javításához. Cserealkatrész keresésekor különösen a 98044803ZD és 98166778ZD termékszámok fontosak. Az alkatrész keretet is tartalmaz, amit akkor is értékelni fog, ha a kapcsolót a sérült környező burkolattal együtt cseréli.

A rendelkezésre álló adatok szerint az alkatrész a Citroën Berlingo K9, PEUGEOT RIFTER, FIAT DOBLO III, OPEL COMBO E K9 és Toyota ProAce City modellekhez tartozik. A kiválasztás előtt hasonlítsa össze az eredeti kapcsoló jelölését, a csatlakozó kivitelét, a gombok elrendezését és a keret alakját. A modell neve önmagában nem feltétlenül különbözteti meg az összes kapcsolóváltozatot.

Műszaki információk

• Gyártó: nincs megadva; az adatokban Stellantis CITROEN PEUGEOT szerepel.
• Modell: Citroën Berlingo K9 | FIAT DOBLO III | OPEL COMBO E K9 | PEUGEOT RIFTER | Toyota ProAce City.
• Alkatrész típusa: ablakemelő-kapcsoló.
• Kivitel: kerettel.
• Állapot: használt alkatrész.
• További számok: nincs megadva.

Termékkódok

• Termékkódok: 98044803ZD, 98166778ZD.

A számok fontos támpontot jelentenek a cserekapcsoló kiválasztásához. Az, hogy együttesen szerepelnek, önmagában nem igazolja, hogy a jármű minden változatában felcserélhetők.

Szerelési javaslatok

Az ilyen típusú elektromos alkatrészre általánosságban a következő eljárás érvényes. A keret pontos kioldásának módja, a csatlakozóhoz való hozzáférés és az ablakok esetleges beállítása a csere után a jármű konkrét modelljétől és kivitelétől függ. Kövesse a gyártó szervizeljárását.

1) Szerelés előtt

• Hasonlítsa össze a termékjelölést, a méreteket és a keret alakját, a rögzítőelemeket, a gombok elrendezését és a csatlakozó kivitelét a régi alkatrésszel.
• Ellenőrizze a használt kapcsolót: a keret és a rögzítőfülek nem lehetnek repedtek, az érintkezők nem lehetnek meghajolva vagy korrodálva, a gomboknak pedig akadálymentesen kell mozogniuk.
• Vizsgálja meg a csatlakozót és a járműben hozzáférhető vezetékeket. Az ablakemelő működésképtelenségét tápellátási, vezetékezési vagy ablakmechanikai hiba is okozhatja, nem csak a kapcsoló.

2) Szükséges szerszámok és anyagok

• Műanyag bontókarok a belső burkolatelemekhez.
• A tényleges rögzítési módnak megfelelő kéziszerszámok.
• Puha védőalátét és tiszta, száraz törlőkendő.
• Szükség esetén multiméter az elektromos áramkör ellenőrzéséhez, az áramkör bekötését ismerő személy által.

3) Szerelési eljárás lépésről lépésre

1. Állítsa le biztonságosan a járművet, és leállítás előtt állítsa be az ablakokat úgy, hogy később biztonságosan ellenőrizhesse a működésüket.
2. Kapcsolja ki a gyújtást, és vegye ki a kulcsot, vagy helyezze a kulcs nélküli vezérlőt a jármű hatótávolságán kívülre.
3. Az elektromos csatlakozókon végzett munka előtt kövesse a gyártó előírásait az elektronika alvó állapotba helyezésére és az akkumulátor lecsatlakoztatására vonatkozóan.
4. Védje a környező látható felületeket a karcolásoktól, és a szervizdokumentáció alapján állapítsa meg a kapcsoló rögzítésének módját.
5. Oldja ki a szükséges rögzítőelemeket vagy burkolatot. A műanyag bontókarral fokozatosan dolgozzon, és ne csavarja erővel a keretet.
6. Óvatosan húzza ki annyira a kapcsolót, hogy a vezetékek ne feszüljenek meg.
7. Oldja ki a csatlakozó reteszét, majd a csatlakozó házánál fogva húzza le a csatlakozót, ne a vezetékeknél fogva.
8. Helyezze egymás mellé a két alkatrészt, és ellenőrizze a jármű csatlakozóját. A cserealkatrész csatlakoztatása előtt szüntesse meg az esetleges nedvességet, korróziót vagy vezetéksérülést.
9. Csatlakoztassa a cserekapcsolót. A csatlakozónak túlzott erő nélkül kell a helyére illeszkednie, és a reteszének rögzülnie kell.
10. Úgy helyezze el a vezetékeket, hogy ne csípődjenek be, majd illessze a kapcsolót a kerettel együtt az eredeti rögzítési helyére. Szerelje vissza a lebontott burkolatelemeket.
11. Állítsa vissza a tápellátást a gyártó előírásainak megfelelően, majd ellenőrizze a működést. Ha az adott járműnél az ablakokat inicializálni kell, kövesse a jármű kézikönyvében leírt eljárást.

4) Szerelés utáni ellenőrzések és a működés vizsgálata

• Álló járműnél egymás után próbálja ki az összes gombot és az ablakok megfelelő mozgását. Az üvegek mozgásterének szabadnak kell lennie.
• Ellenőrizze, hogy a gombok nem maradnak-e lenyomva, a keret stabilan illeszkedik-e, és a burkolat egyetlen része sem akadályozza-e a kezelést.
• Ha a jármű automatikus felhúzással vagy becsípődés elleni védelemmel rendelkezik, ellenőrizze ezeket a funkciókat a gyártó utasításai szerint. A védelmet ne tesztelje testrésszel.
• A kapcsoló alapvető ellenőrzéséhez általában nincs szükség próbaútra; az ablakok működését biztonságosan, álló helyzetben ellenőrizze.

5) A leggyakoribb szerelési hibák és megelőzésük

• Kizárólag a megjelenés alapján történő kiválasztás: hasonlítsa össze az alkatrészszámokat, a csatlakozót, a gombokat és a rögzítést is.
• A keret rögzítőfüleinek letörése: először állapítsa meg a rögzítés módját, és ne alkalmazzon túlzott erőt.
• A vezetékek húzása: a csatlakozót csak a retesz kioldása után húzza le, és a házánál fogja meg.
• Nem teljesen rögzült csatlakozó vagy becsípődött vezetékek: a végleges beszerelés előtt ellenőrizze a rögzítést és a vezetékek szabad elhelyezkedését.
• Más hiba figyelmen kívül hagyása: ha a probléma továbbra is fennáll, ellenőrizze a kapcsolódó elektromos áramkört és az ablakmechanikát, ahelyett, hogy ismételten kicserélné a kapcsolót.

Az alkatrész meghibásodásának okai

Az ablakemelő-kapcsolóknál általánosságban a következők tartoznak a gyakori meghibásodási okok közé:

• A gombok és érintkezők elhasználódása hosszú távú használat során, ami a gombnyomásra adott rendszertelen reakcióban nyilvánulhat meg.
• Víz vagy kiömlött folyadékok bejutása, ami az érintkezők korróziójához és az elektromos alkatrészek meghibásodásához vezethet.
• Por és szennyeződések, amelyek ronthatják a gombok mozgását.
• Durva használat vagy gondatlan szétszerelés, amely során a keret, a rögzítőfülek vagy maguk a kezelőelemek megsérülhetnek.
• Rossz érintkezés a csatlakozóban, ami működési kimaradást vagy a csatlakozások helyi felmelegedését okozhatja.
