Klímaberendezés-kábelköteg Peugeot 307-hez, 2004-től Behr T5 42991 643642

Leírás

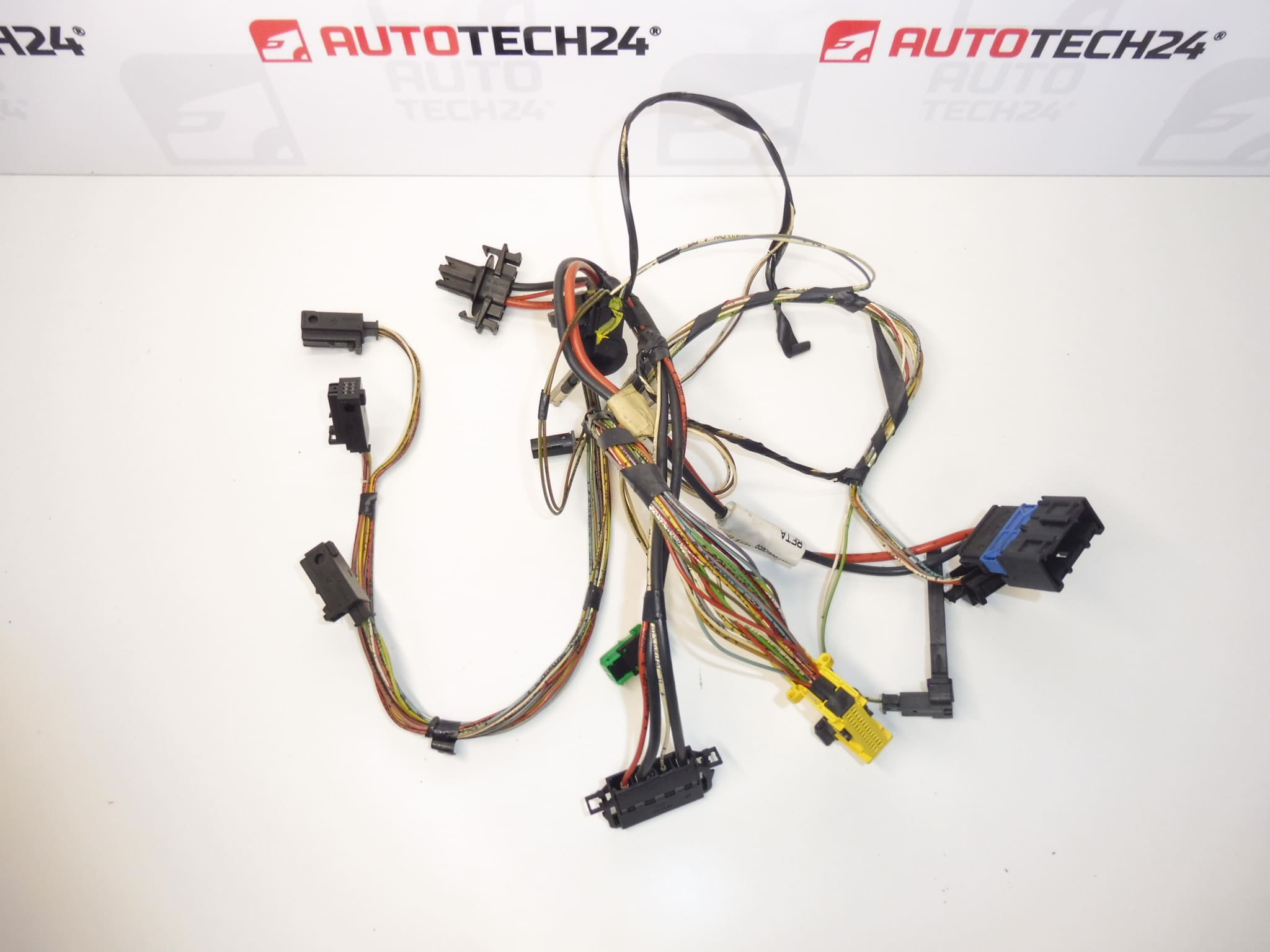

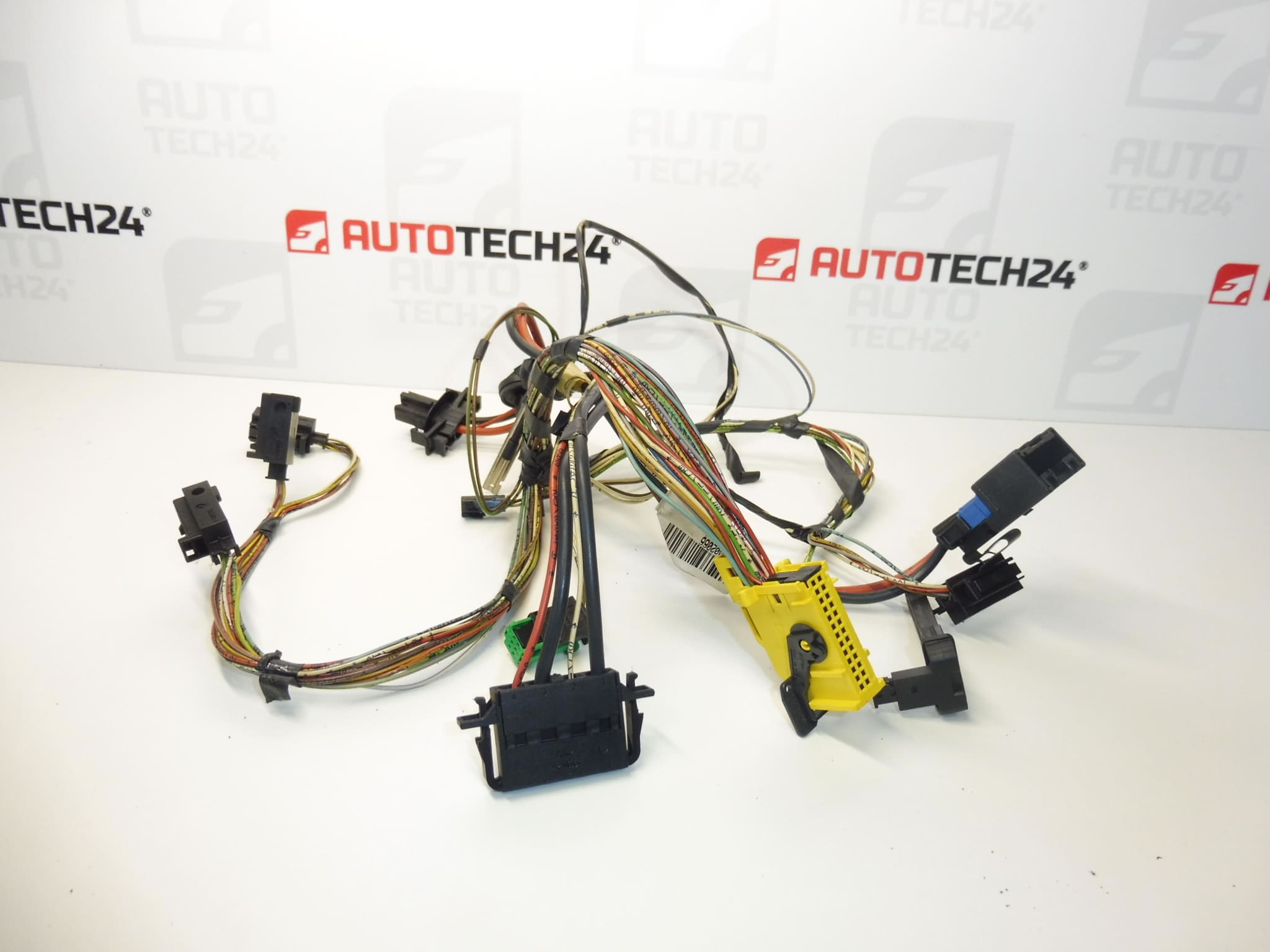

Komplett BEHR digitális klímaberendezés-kábelköteg Peugeot 307-hez, 2004-től

Az alkatrész leírása

Használt BEHR digitális klímaberendezés-kábelköteg Peugeot 307-hez, 2004-től a klímaberendezés alkatrészeinek elektromos összekötésére szolgál. Megfelelő megoldás a sérült kábelezés javítására, például elszakadt vezetékek vagy sérült csatlakozók esetén. A teljes kábelköteg cseréje praktikusabb lehet, mint az eredeti vezeték több sérült pontjának javítása.

A kiválasztásnál elsősorban a 42991 és 643642 számokat, a csatlakozók kivitelét és az egyes ágak elrendezését vegye figyelembe. Fontos a klímaberendezés kivitelének megkülönböztetése is – a rendelkezésre álló adatok szerint ez a kábelköteg BEHR digitális klímaberendezéshez való.

Műszaki információk

• Gyártó: BEHR
• Modell: Peugeot 307
• További számok: T5 – kiegészítő megjelölés a termék nevében
• Alkatrész típusa: digitális klímaberendezés-kábelköteg
• Rendeltetés a rendelkezésre álló adatok szerint: Peugeot 307, 2004-től, BEHR digitális klímaberendezés
• Állapot: használt autóalkatrész
• A termék eredeti leírása szerinti tartalom: komplett kábelköteg
• Kiegészítő megjelölés a rendelkezésre álló adatokban: NFP

Termékkódok

• Termékkódok: 42991, 643642
• Modell: Peugeot 307

Hasonlítsa össze a számokat az eredeti alkatrész jelölésével. Az egyezést a klímaberendezés típusával, a csatlakozók alakjával, érintkezőinek kiosztásával és a kábelköteg nyomvonalával együtt ellenőrizze, ne csak a járműmodell alapján.

Szerelési javaslatok

Az alábbi eljárás általános útmutatás a klímaberendezés kábelkötegének cseréjéhez. Az alkatrészhez való pontos hozzáférés, a szétszerelés mértéke és az elektromos rendszer leválasztásának módja az adott jármű kiviteltől függ. Kövesse a gyártó szervizdokumentációját.

1) Szerelés előtt

• Először ellenőrizze, hogy a hibát valóban a kábelezés okozza-e, nem pedig a tápellátás, a vezérlés vagy valamelyik csatlakoztatott alkatrész.
• Hasonlítsa össze az alkatrészszámokat, a csatlakozók számát és alakját, a kulcsolást, az érintkezők kiosztását, az ágak hosszát és a rögzítési pontokat a régi kábelköteggel.
• Vizsgálja meg a szigetelést, a védőburkolatokat, a csatlakozók reteszeit és az érintkezőket. Keressen repedéseket, kopásnyomokat, korróziót, túlmelegedés nyomait és szakszerűtlen beavatkozásokat.
• A vezetékek folytonosságának ellenőrzését szükség esetén a leválasztott kábelkötegen, a kapcsolási rajz alapján végezze. Ismeretlen érintkezőkre ne kapcsoljon próba-feszültséget.

2) Szükséges szerszámok és anyagok

• A hozzáférhető kötésekhez megfelelő általános kéziszerszámok és műanyag szerszámok a burkolatok kíméletes eltávolításához.
• Multiméter, megfelelő mérőhegyek és az adott jármű kapcsolási rajza.
• Elemlámpa, a csatlakozók megjelölésére szolgáló eszközök és a kábelezés eredeti nyomvonalának lefényképezésére alkalmas eszköz.
• Szükség szerint elektromos érintkezőkhöz alkalmas szer és az autóipari kábelezés védelmére, illetve rögzítésére szolgáló anyag.

3) Szerelési útmutató lépésről lépésre

1. Dokumentálja a hiba jelenségeit és a klímaberendezés csere előtti elérhető funkcióit, amennyiben azok biztonságosan ellenőrizhetők.
2. Kapcsolja ki a gyújtást, és a gyártó eljárása szerint várja meg, amíg az elektronika nyugalmi állapotba kerül. Ezután az előírt módon válassza le az akkumulátort.
3. A szervizdokumentáció szerint távolítsa el a szükséges burkolatokat vagy kárpitelemeket a kábelköteg hozzáférhetővé tételéhez. Kizárólag a kábelezés cseréjekor ne nyissa meg a hűtőközeg-kört.
4. Fényképezze le az eredeti kábelköteg nyomvonalát, rögzítési pontjait és csatlakozásait. Szükség szerint jelölje meg a csatlakozókat.
5. Oldja ki a csatlakozók reteszeit, majd a csatlakozóházat fogva húzza szét őket, soha ne a vezetékeknél fogva. A beszorult csatlakozásokat ne próbálja erőszakkal szétválasztani.
6. Fokozatosan oldja ki a rögzítéseket, és távolítsa el az eredeti kábelköteget úgy, hogy a környező alkatrészek és a szomszédos kábelezés ne sérüljön.
7. Hasonlítsa össze egymás mellett a két kábelköteget. Ha eltérés van a bekötésben, a csatlakozókban vagy az elágazásokban, szakítsa meg a szerelést, és a dokumentáció alapján tisztázza a megfelelő kivitelt.
8. Az új kábelköteget az eredeti nyomvonalon vezesse el. Óvja az éles szélekkel, forró felületekkel és mozgó alkatrészekkel való érintkezéstől; az ágak nem lehetnek megfeszülve vagy becsípődve.
9. Csatlakoztassa a megfelelő csatlakozókat, és ellenőrizze reteszeik rögzülését. Minden csatlakozásnak túlzott erőkifejtés nélkül kell a helyére illeszkednie.
10. Ellenőrizze a teljes nyomvonalat, a rögzítéseket és a környező szerkezetek szabad mozgását. A gyártó utasításai szerint állítsa vissza a tápellátást, és végezzen biztonságos működésellenőrzést; a kábelezést a végső összeszerelés előtt rögzíteni kell.
11. A sikeres ellenőrzés után szerelje vissza a burkolatokat és a kárpitelemeket. Ügyeljen arra, hogy azok szélei vagy rögzítőelemei ne akadjanak bele a vezetékekbe.

4) Szerelés utáni ellenőrzések és a működés vizsgálata

Próbálja ki a digitális klímaberendezés vezérlését és a rendelkezésre álló beállítások módosítására adott reakciót, például a kívánt hőmérséklet, a ventilátor sebessége és a légáramlás iránya esetén. Figyelje az üzemkimaradásokat, a rendellenes működést vagy a túlmelegedett szigetelés szagát. Ha rendelkezésre áll megfelelő diagnosztikai eszköz, ellenőrizze a tárolt hibákat. Rövid próbaútra csak a teljes összeszerelést követően induljon, és ellenőrizze, hogy a funkciók nem maradnak-e ki a jármű vibrációja közben.

5) A szerelés leggyakoribb hibái és azok megelőzése

• A kábelköteg nem megfelelő kivitelének választása: előzetesen hasonlítsa össze a jelölést, a csatlakozókat és az elágazásokat, ne csak az autó típusát vegye figyelembe.
• Az érintkezők sérülése erőltetett csatlakoztatás miatt: ellenőrizze a csatlakozó tájolását és kulcsolását, ne alkalmazzon erőt.
• Becsípődött vagy megfeszített vezetékek: tartsa be az eredeti nyomvonalat, és a burkolatok visszaszerelése előtt ellenőrizze az összes veszélyeztetett helyet.
• Be nem pattintott reteszek: csatlakoztatás után ellenőrizze minden csatlakozó mechanikus rögzülését.
• A hiba eredeti okának figyelmen kívül hagyása: szüntesse meg az esetleges beázást, a nem megfelelő rögzítést vagy a csatlakoztatott alkatrész hibáját, különben az új kábelköteg is megsérülhet.

Az alkatrész meghibásodásának okai

A klímaberendezések kábelkötegeinek sérülését általában gyakran a következők okozzák:

• A szigetelés elöregedése és hőterhelése, amely a vezetékek védőrétegének rideggé válásához és repedezéséhez vezethet.
• Rezgés és dörzsölődés a meglazult rögzítés vagy a nem megfelelően elvezetett kábelezés miatt.
• Nedvesség és beázás, amely elősegíti az érintkezők korrózióját, és rontja az elektromos kapcsolatot.
• A csatlakozások túlmelegedése a rossz érintkezés vagy az elektromos túlterhelés miatt.
• Korábbi kíméletlen szétszerelés, különösen a vezetékek húzása, a reteszek letörése és a kábelköteg burkolat alá csípése.
• Szakszerűtlen kábelezési módosítások, például rossz minőségű kötések vagy a javított részek nem megfelelő védelme.
