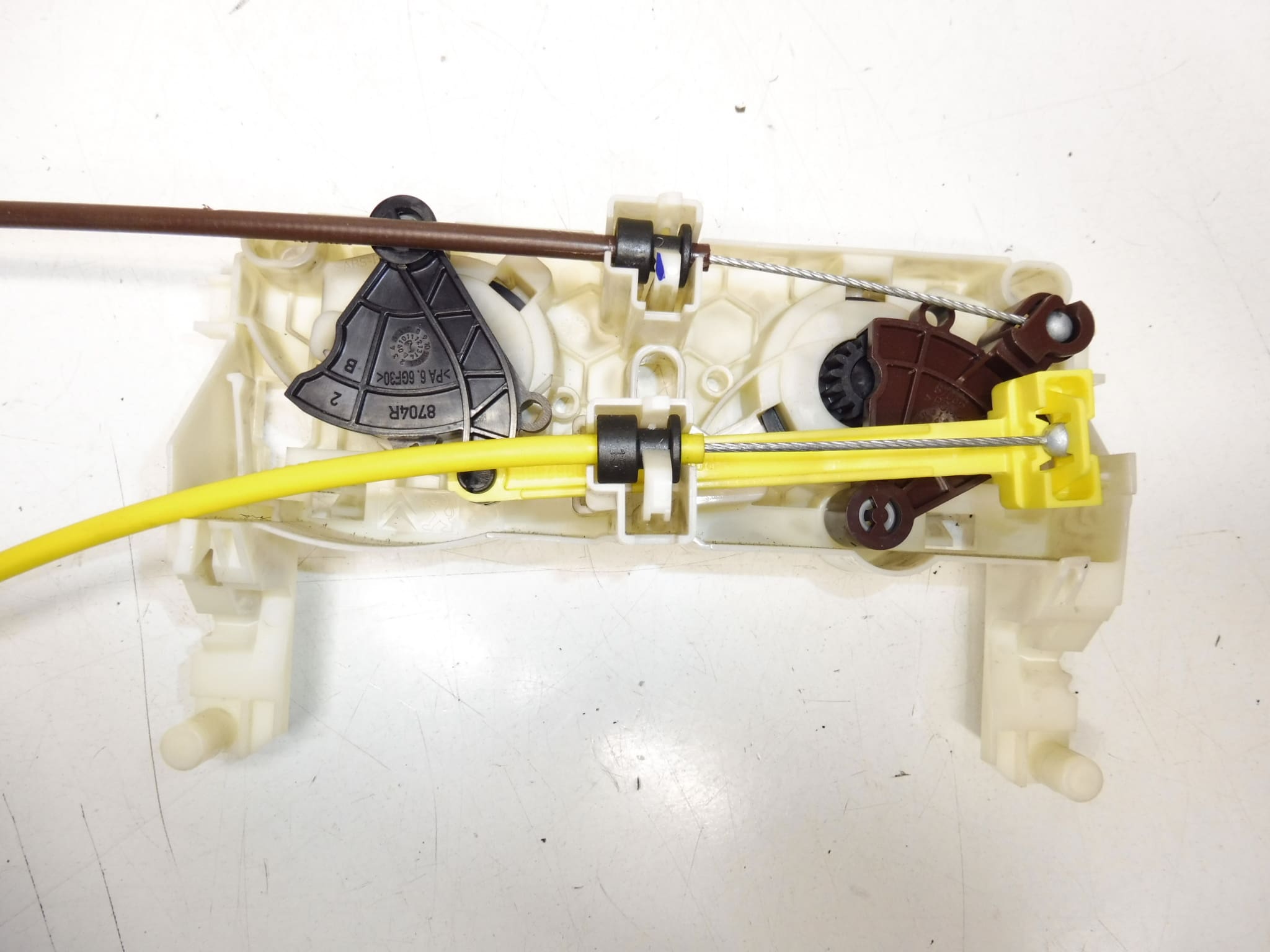

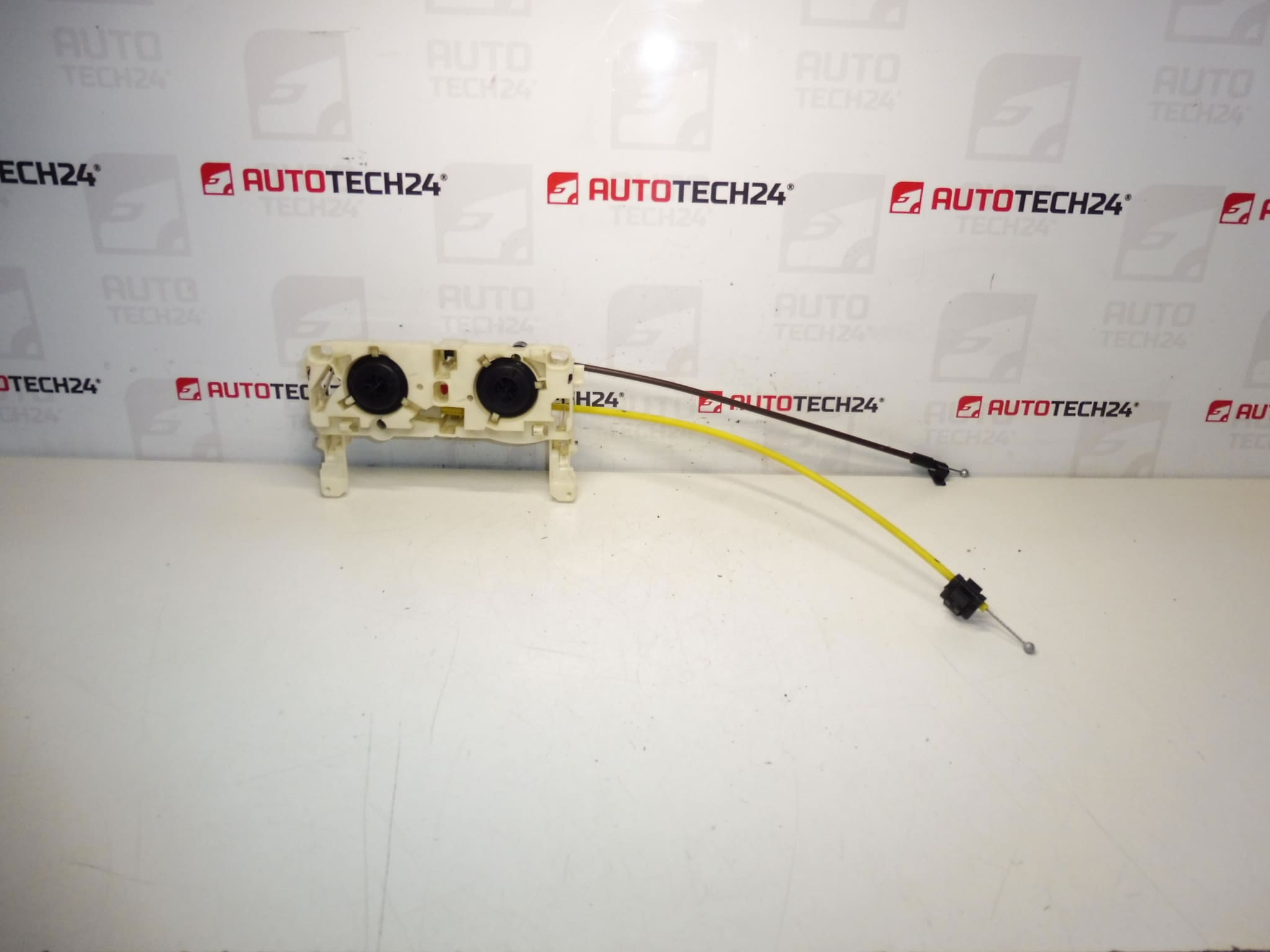

Klíma vezérlés Citroën C4 II T1008542J 6452V9 6452W1

Leírás

Fűtés szabályozás, klíma CITROEN C4 B7 autókhoz
Vezérlő kábelekkel

Alkatrész leírása

Ez a légkondicionáló és fűtésszabályzó a Citroën C4 II / C4 B7 autókhoz készült. Használt eredeti alkatrész aStellantis Citroën Peugeot csoportból, mely alkalmas hibásan működő, elhasználódott vagy mechanikailag sérült fűtés-szellőztetés vezérlőpanel cseréjére.

Az alkatrészvezérlő kábelekkel van ellátva, ami fontos információ a megfelelő kialakítás kiválasztásánál. Kereséskor ezt az autóalkatrészt gyakran gyártási számok alapján keresik, ezért javasoljuk, hogy fordítson különös figyelmet az alább felsorolt ​​jelölésekre. Autószerelőknél, lakásjavításoknál előny, hogy kifejezetten beazonosítható alkatrészről van szó, egyértelműen nyomon követhető kódokkal.

Műszaki információk

• Gyártó: Stellantis Citroën Peugeot
• Modell: Citroën C4 II, Citroën C4 B7
• Más számok: T1008542J, 6452V9, 6452W1

Termékkódok

• Termékkódok: T1008542J, 6452V9, 6452W1
• Modellnevek: Citroen C4 II

Telepítési javaslatok

Általában/jellemzően ennél az alkatrésztípusnál a pontos cserefolyamat az autó műszerfalának és vezérlőrendszerének konkrét kialakításától függően változhat. A kábelekkel ellátott fűtés- és légkondicionáló vezérlőpanellel óvatosan kell eljárni, hogy ne sérüljenek meg a műanyag fogantyúk, csatlakozók vagy maguk a kábelek.

1) Összeszerelés előtt

• Ellenőrizze, hogy az összes cikkszám és a csatlakozók kialakítása megegyezik-e.
• Hasonlítsa össze az új és az eredeti darabot vizuálisan: a panel alakja, rögzítése, kezelőszervei és kábelcsatlakozásai.
• Ellenőrizze a műanyag alkatrészek, fogantyúk, húzórudak és vezérlőmechanizmusok állapotát.
• Győződjön meg arról, hogy a kezelőszervek simán és túlzott ellenállás nélkül mozognak.

2) A szükséges eszközök és anyagok

• Kéziszerszámok általános készlete
• Műanyag feszítőrúd a panel eltávolításához
• Csavarhúzók vagy bitek a csatlakozó anyag típusától függően
• Zseblámpa
• Tisztítószer műanyag és elektromos csatlakozásokhoz
• Védőkesztyűk

3) Lépésről lépésre összeszerelési eljárás

1. Kapcsolja le a gyújtást, és biztosítsa a járművet elmozdulás ellen.
2. Óvatosan távolítsa el a megfelelő műszerfal burkolatot vagy a belső tér középső részét, hogy hozzáférjen a vezérlőpulthoz.
3. Lazítsa meg az eredeti vezérlő rögzítőit.
4. Csak annyira húzza ki a panelt, hogy biztonságosan hozzáférjen a csatlakozókhoz és a kábelekhez.
5. Túlzott erő alkalmazása nélkül válassza le az elektromos csatlakozókat.
6. Óvatosan válassza le a vezérlőkábeleket, és jegyezze fel helyzetüket és rögzítési módját.
7. Hasonlítsa össze a leszerelt alkatrészt a pótalkatrészekkel, különösen a rögzítési pontokat és a kezelőszervek mozgási útvonalait.
8. A vezetékeket ugyanabban a sorrendben csatlakoztassa a cserealkatrészhez, mint az eredeti panelen.
9. Dugja be az elektromos csatlakozókat, és ellenőrizze, hogy megfelelően illeszkednek-e.
10. Helyezze a panelt a helyére, és rögzítse anélkül, hogy szükségtelenül meghúzná a csatlakozó anyagot.
11. A burkolat visszaszerelése előtt ellenőrizze az összes kezelőszerv zökkenőmentes működését.
12. Helyezze vissza az eltávolított burkolatokat és a belső kárpitot.
• 4) Összeszerelés utáni ellenőrzések és működési tesztek ellenőrzése
  • Ellenőrizze, hogy minden kezelőszerv simán és akadozás nélkül mozog-e.
  • Ellenőrizze, hogy a fűtés, szellőztetés és légkondicionálás reagál-e a beállítások változásaira.
  • Ellenőrizze, hogy a panel megfelelően illeszkedik-e a műszerfalhoz, és nincs-e holtjáték vagy zaj.
  • Rövid futás után ellenőrizze újra a kezelőszervek illeszkedését és működését.

  5) A leggyakoribb összeszerelési hibák + azok elkerülése

  • Kábelek átalakítása vagy helytelen rögzítése – szétszerelés előtt jelölje meg a helyzetüket.
  • A műanyag reteszek sérülése – használjon megfelelő műanyageltávolító eszközöket.
  • Nem megfelelően illeszkedik a csatlakozó – a csatlakoztatás után mindig ellenőrizze, hogy a helyén van-e.
  • Összeszerelés a régi és az új alkatrész összehasonlítása nélkül – mindig ellenőrizze a számokat és a kialakítást.
  • A kezelőszervek erőszakos manipulálása – a merevítő mechanizmusnál először ellenőrizze a kábelek megfelelő elvezetését és rögzítését.

  Az alkatrész sérülésének okai

  • Normál mechanikai kopás a vezérlők hosszú távú használatából eredően.
  • A vezérlőkábelek sérülése vagy azok rögzítése, ami növelheti az ellenállást a vezérlés során.
  • A műanyag alkatrészek és reteszek repedése vagy elfáradása.
  • Túlzott erő a működés közben, különösen, ha a mechanizmus nem működik szabadon.
  • A belső mechanizmus szennyeződése vagy hosszú távú terhelés a belső hőmérséklet-ingadozások miatt.
  • Sérülések szakszerűtlen szétszerelés vagy korábbi javítás miatt.
