IAW 48P2.77 9646570280 9645989480 1938NH vezérlőegység

Leírás

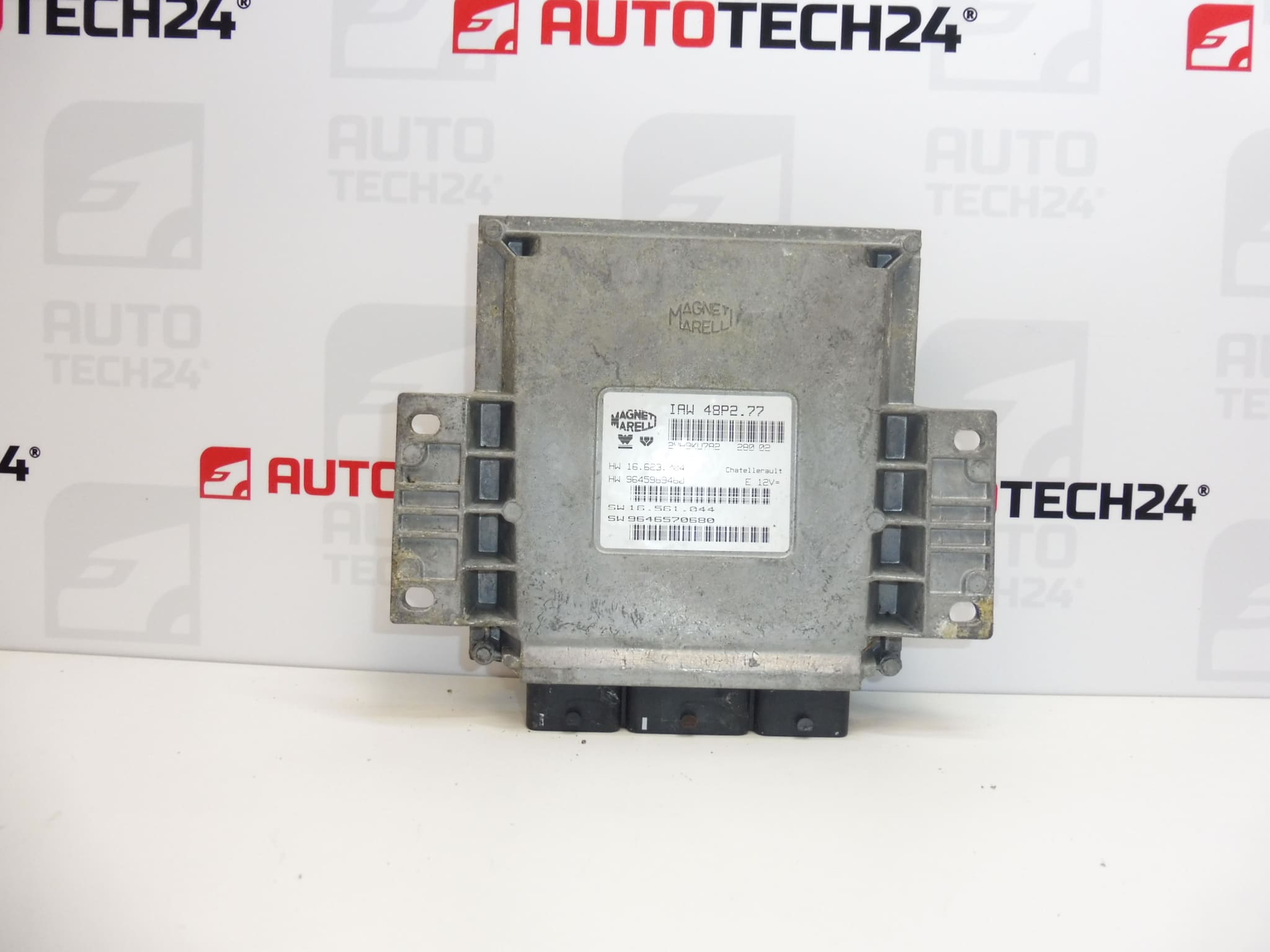

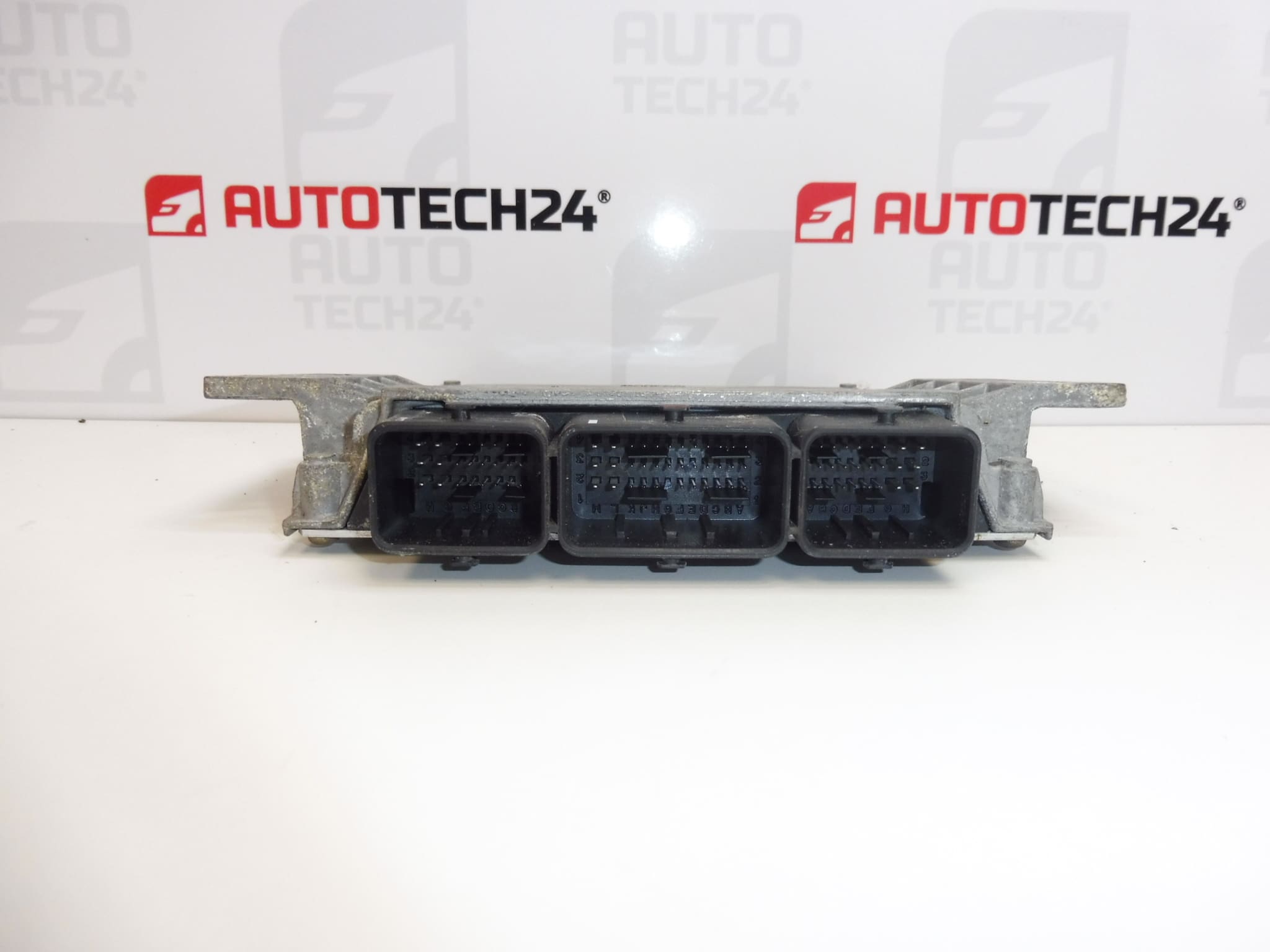

MAGNETI MARELLI IAW 48P2.77 vezérlőegység
PEUGEOT 206 1.1i járműből

Az alkatrész leírása

A használt MAGNETI MARELLI IAW 48P2.77 befecskendezés-vezérlő egység egy Peugeot 206 1.1i járműből származik. Ez az egységtípus feldolgozza az érzékelők adatait, és vezérli az üzemanyag-befecskendezést, valamint a motor kapcsolódó funkcióit. Csere esetén fontos az egység megfelelő kivitele és a járműhöz történő elektronikus illesztése.

A cserealkatrész kiválasztásához hasonlítsa össze az IAW 48P2.77 jelölést és a 9646570280, 9645989480 és 1938NH számokat az eredeti egységével. Az alkatrész feltüntetett származása önmagában nem igazolja, hogy minden Peugeot 206 járműhöz megfelelő. Ez használt alkatrésszel történő javítási megoldás; csere előtt célszerű diagnosztikával megerősíteni, hogy a hibát valóban az egység okozza, nem pedig a tápellátás vagy a kábelezés.

Műszaki információk

• Gyártó: MAGNETI MARELLI
• Modell: Peugeot 206
• Az egység típusa: IAW 48P2.77
• Alkatrész-kategória: befecskendezés-vezérlő egység
• Az alkatrész származása: PEUGEOT 206 1.1i
• Állapot: használt alkatrész
• További számok: 9646570280, 9645989480, 1938NH
• További jelölés a dokumentációban: NFP

Termékkódok

• Termékkódok: 9646570280, 9645989480, 1938NH
• Az egység jelölése: IAW 48P2.77
• Modell: Peugeot 206

Szerelési ajánlások

Az alábbi eljárás a befecskendezés-vezérlő egység cseréjére vonatkozó általános útmutató. A kiszerelés, a tápellátás leválasztása és az üzembe helyezés pontos lépéseit a jármű konkrét kivitele és a gyártó szervizutasításai határozzák meg. A használt egység puszta csatlakoztatása nem feltétlenül teszi lehetővé a motor beindítását.

1) Beszerelés előtt

• Hasonlítsa össze a típusjelölést, a termékszámokat, a csatlakozókat és a rögzítési pontokat a régi egységével. A hardver és a szoftver szükséges egyezését a szervizadatok alapján ellenőrizze.
• Vizsgálja meg a házat, az érintkezőket és a csatlakozók reteszeit. Ügyeljen a korrózióra, a nedvességre, a deformálódott érintkezőtűkre és a túlmelegedés jeleire.
• Ellenőrizze a jármű tápellátását, testelését és kábelezését. Az áramkörben fennmaradó hiba a csereegységet is károsíthatja.
• Előre válassza ki az adatátvitel vagy az inicializálás módját. Ha lehetséges, mentse el a diagnosztikai adatokat, és készítsen biztonsági másolatot az eredeti egység adatairól.

2) Szükséges szerszámok és anyagok

• Az alkalmazott kötésekhez megfelelő általános kéziszerszámok és a csatlakozók kíméletes kioldásához szükséges segédeszközök.
• Multiméter és az adott járműhöz megfelelő diagnosztikai berendezés.
• Az egység adatainak biztonsági mentéséhez, klónozásához vagy inicializálásához szükséges berendezés a választott módszernek megfelelően.
• Tiszta, száraz munkaterület és az elektronika megfelelő védelme az elektrosztatikus kisüléssel szemben.

3) A beszerelés menete lépésről lépésre

1. Végezzen előzetes diagnosztikát, és rögzítse a hibajelenségeket, valamint az eredeti egység elérhető adatait.
2. A jelölések és a szervizadatok összehasonlításával ellenőrizze a csereegység megfelelőségét. Válassza ki az üzembe helyezés módját.
3. Kapcsolja ki a gyújtást, várja meg, amíg az elektronikus rendszerek a gyártó utasításai szerint nyugalmi állapotba kerülnek, majd az előírt eljárással válassza le az akkumulátort.
4. Tegye hozzáférhetővé az egységet az adott jármű szervizeljárása szerint. Szétkapcsolás előtt jegyezze fel a kábelezés nyomvonalát és a csatlakozók bekötését.
5. Erőltetés nélkül oldja ki a csatlakozókat. Ne húzza a vezetékeket, és óvja az érintkezőket a szennyeződéstől és a nedvességtől.
6. Oldja a rögzítéseket, és vegye ki az eredeti egységet. Ellenőrizze a környező kábelezést, és szüntesse meg az esetleges beázás vagy sérülés okát.
7. A választott módszernek megfelelően szakemberrel végeztesse el az adatok átvitelét, vagy készíttesse elő a csereegységet a későbbi inicializálásra. A programozási műveletek sorrendje az alkalmazott berendezéstől függ.
8. Helyezze be a csereegységet, és rögzítse a gyártó utasításai szerint. A kábelezés nem feszülhet és nem csípődhet be.
9. Csatlakoztassa és teljesen reteszelje a csatlakozókat. Ellenőrizze a megfelelő illeszkedést, és szerelje vissza az összes eltávolított védőelemet.
10. Az előírt eljárással csatlakoztassa az akkumulátort. A motor indítása előtt végezze el a szükséges kódolást, illesztést és diagnosztikai ellenőrzést.

4) Beszerelés utáni ellenőrzések és a működés vizsgálata

Ellenőrizze az egységgel való kommunikációt, a konfiguráció helyességét és az indítás engedélyezését. Beindítás után figyelje a motor járását, a visszajelző lámpákat és a diagnosztikai adatokat. Ha minden rendben van, és a jármű biztonságosan üzemeltethető, tegyen egy rövid próbaútat, majd olvassa ki újra a hibatárolót. A fennmaradó problémákat diagnosztikával oldja meg, ne az alkatrészek ismételt, találomra történő cseréjével.

5) A leggyakoribb szerelési hibák és megelőzésük

• Kiválasztás kizárólag a járműmodell alapján: hasonlítsa össze az egység jelölését és műszaki kivitelét is.
• Az illesztés kihagyása: az üzembe helyezés módját még a tényleges csere előtt tisztázza.
• Munkavégzés feszültség alatt: tartsa be a gyártó akkumulátor-leválasztási eljárását.
• Az érintkezők sérülése: a csatlakozókat egyenesen helyezze fel, és ne erőltesse a reteszelést.
• A hiba eredeti okának fennmaradása: a cserealkatrész csatlakoztatása előtt javítsa meg a sérült kábelezést és a hibás tápellátást, illetve szüntesse meg a nedvesség forrását.

Beszerelés és kódolás – fontos

• Az egység használt, és az eredeti járműhöz van „párosítva” (VIN/PIN/kulcsok).
• Üzembe helyezési lehetőségek:
  1. Adatok klónozása a régi egységből (EEPROM/Flash) – klónozás után az egység azonnal használatra kész (plug and play).
  2. Szűz állapotba állítás, majd inicializálás/telekódolás DiagBox segítségével (szükség esetén online) + a kulcsok illesztése.
• Ajánlott PSA szervizberendezéssel (DiagBox/Lexia/PP2000) rendelkező szakemberrel elvégeztetni.
• Ki- és beszerelés előtt mindig válassza le az akkumulátort, és tartsa be a gyártó eljárását az egység károsodásának elkerülése érdekében.

Az alkatrész károsodásának okai

A befecskendezés-vezérlő egységeket általában az alábbi hatások károsíthatják; ez nem ennek a példánynak a megállapított állapotát írja le:

• Nedvesség és korrózió az egység vagy a csatlakozók védelmének sérülése után.
• Túlfeszültség vagy a tápellátás helytelen kezelése, például az akkumulátor hibás csatlakoztatásakor.
• Rövidzárlatok a kábelezésben vagy a csatlakoztatott alkatrészekben, amelyek károsíthatják az egység kimeneti áramköreit.
• Hőterhelés és rezgések, amelyek hosszú távon terhelik az elektronikus alkatrészeket és kötéseket.
• Szakszerűtlen beavatkozások és megszakított programozás, amelyek károsíthatják az elektronikát vagy a tárolt adatok sérülését okozhatják.
