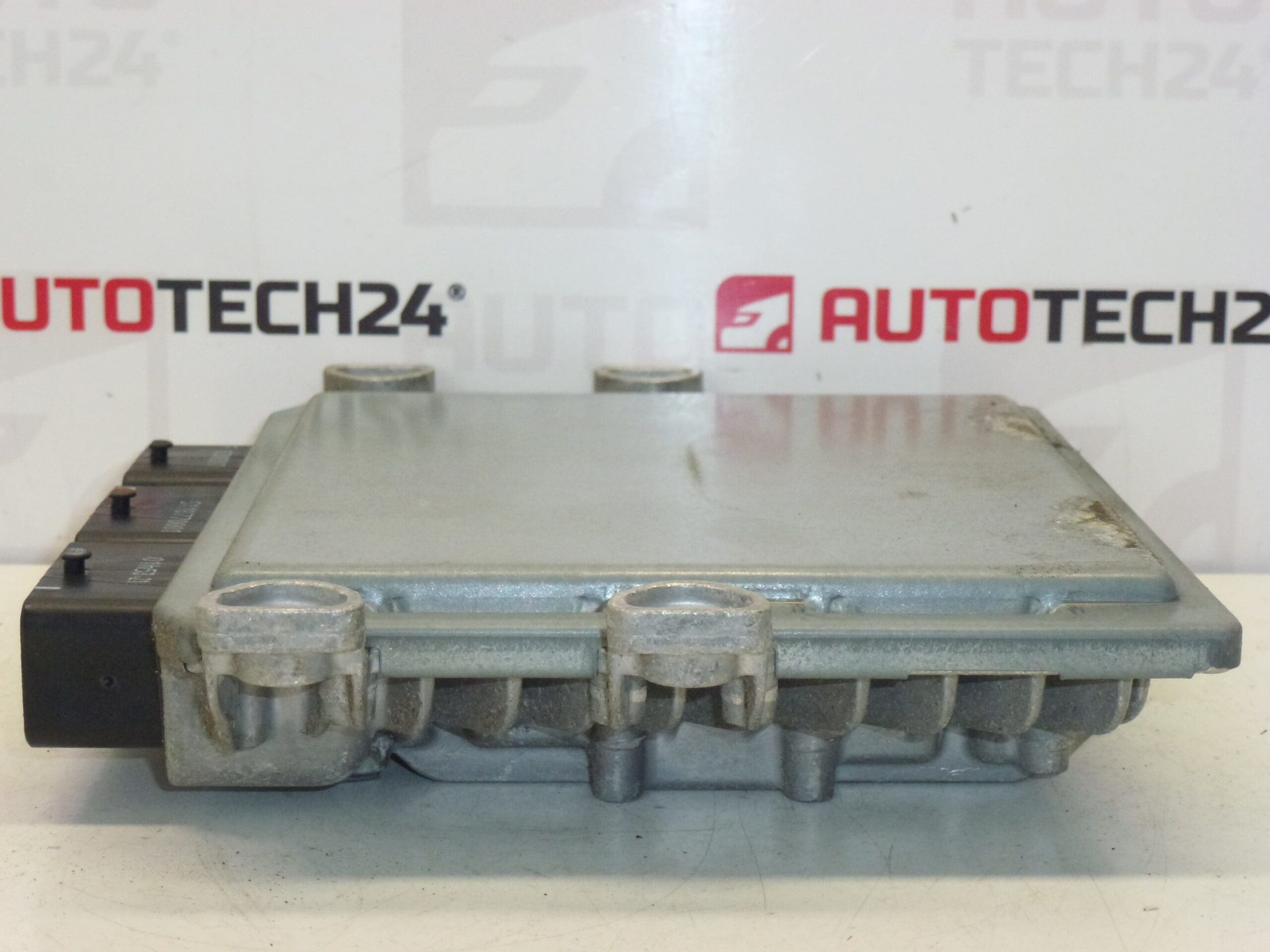

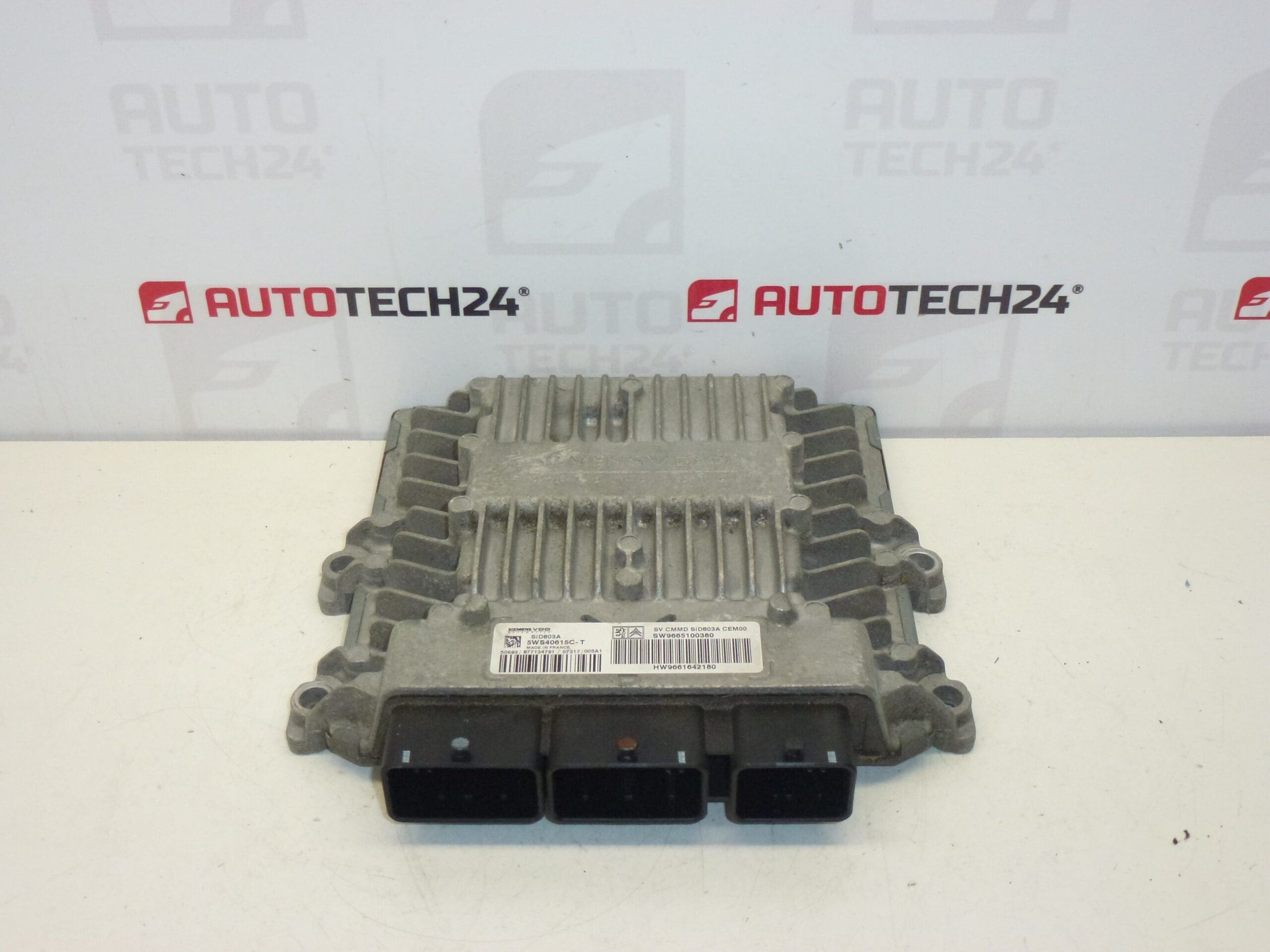

ECU Siemens VDO SID803A 5WS40615C-T 9661642180

Leírás

Continental SIEMENS SID 803A befecskendező vezérlőegység
Egy 2008-as CITROEN C4 GRAND PICASSO

ból származik

Alkatrész leírása

Ez a befecskendező vezérlőegység egy eredeti használt autóalkatrész, amelyet a Stellantis konszern Citroën és Peugeot autóihoz terveztek. Ez egySiemens VDO / Continental SID803A egység, amelyet gyakran a címkén szereplő sorozatszámok és kódok alapján keresnek. Az autószerelők és az otthoni javítók számára különösen fontos az egység pontos azonosítása, mert a kódok egyezése döntő fontosságú a csere során.

Az alkatrész a Citroën C4 Grand Picassoból származik, és megfelelő megoldás lehet az eredeti ECU meghibásodása, a motor instabil működése vagy a sérült egység cseréje esetén. Használt vezérlőegységek esetében a legfontosabb az eredeti és a pótalkatrészen található jelölések összehasonlítása.

Műszaki információk

• Gyártó: Continental SIEMENS
• Modell: SID 803A
• Egyéb számok: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480

Termékkódok

• Termékkódok: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480
• Modellnevek: Citroën C4 PICASSO, Citroën C4 GRAND PICASSO

Telepítési javaslatok

Ez az elem egy injekcióvezérlő egység. A pontos cserefolyamat járműtől függően változhat, de az alábbiakban egy biztonságos és praktikus eljárást olvashat, amelyet általában az ilyen típusú alkatrészekhez használnak.

1) Összeszerelés előtt

• Ellenőrizze, hogy minden szám és jelölés megegyezik-e az eredeti és a csereegységen.
• Hasonlítsa össze a csatlakozókat, számukat, alakjukat és az egység általános megjelenését.
• Ellenőrizze a használt alkatrészt, hogy nem sérült-e a csomagolás, a csatlakozók, a tűk, a fogantyúk vagy a nedvesség nyomai.
• Az eredeti egység szétszerelése előtt célszerű ellenőrizni a vezetékek és a csatlakozók állapotát, hogy a hibát ne az elektromos szerelés más része okozza.

2) A szükséges eszközök és anyagok

• Alap kéziszerszámkészlet
• Megfelelő bitek vagy fejek a rögzítés típusától függően
• Tisztítószer elektromos csatlakozókhoz
• Védőkesztyűk
• Diagnosztikai berendezés a későbbi beállításhoz vagy a működés ellenőrzéséhez

3) Lépésről lépésre történő összeszerelési eljárás

1. Kapcsolja ki a gyújtást, és hagyja a járművet alapjárati üzemmódban.
2. Az elektromos rendszeren végzett biztonságos munkavégzés szokásos elveinek megfelelően válassza le az akkumulátort.
3. Hozzáférés az eredeti vezérlőegységhez a jármű kialakításának megfelelően.
4. Óvatosan húzza ki az összes elektromos csatlakozót anélkül, hogy megfeszítené vagy megcsavarná.
5. Vegye le az eredeti egységet, és vegye ki a járműből.
6. Hasonlítsa össze a régi és a cserealkatrészt, beleértve az összes címkét, csatlakozót és rögzítési pontot.
7. Ha szükséges, óvatosan tisztítsa meg a csatlakozókat, és ellenőrizze, hogy nincsenek-e oxidálva vagy mechanikusan sérültek.
8. Tegye a helyére a csereegységet, és rögzítse megfelelően.
9. Csatlakoztassa a csatlakozókat úgy, hogy azok teljesen illeszkedjenek és megfelelően rögzítve legyenek.
10. Csatlakoztassa újra az akkumulátort.
11. Végezze el a szükséges diagnosztikai műveleteket az egység típusának és a jármű felszereltségének megfelelően.
12. A telepítés után ellenőrizze a rendszer alapvető működését, és ellenőrizze, hogy nincs-e meghibásodás.

• 4) Összeszerelés utáni ellenőrzések és tesztvezetés/működés ellenőrzése

  • Ellenőrizze, hogy minden csatlakozó megfelelően rögzítve van-e.
  • Ellenőrizze az egység kommunikációját a diagnosztikával.
  • A nem szabványos működési viselkedés figyelése.
  • Sikeres indítás után végezzen rövid ellenőrzést a jármű normál működési állapotában.
  • Az ellenőrzés után ellenőrizze újra, hogy az egység szilárdan rögzítve van-e, és nincs-e feszültség a vezetékekben.

  5) A leggyakoribb összeszerelési hibák + azok elkerülése

  • Mértékegységcsere hiányos megjelölés miatt – mindig hasonlítsa össze a címkén szereplő összes számot.
  • Sérült csatlakozóval történő összeszerelés – csatlakoztatás előtt ellenőrizze a csatlakozók tüskéit és reteszeit.
  • Csatlakozás csatlakoztatott akkumulátorral – mindig leválasztott akkumulátorral dolgozzon.
  • A kábelezési hiba figyelmen kívül hagyása – ha az ok az elektromos telepítés hibája volt, az egység cseréje önmagában nem oldja meg a problémát.
  • Nem megfelelő rögzítés – az egységet megfelelően kell rögzíteni, és biztosítani kell a vibráció ellen.

  Összeállítás és kódolás – Fontos
  – Az egység használatban van, és az eredeti autóhoz van „párosítva” (VIN/PIN/kulcsok).
  – Aktiválási lehetőségek:
  1) Adatok klónozása a régi meghajtóról (EEPROM/Flash) – a klónozás után a meghajtó plug and play.
  2) Virginizálás és ezt követő inicializálás/telekódolás DiagBoxon keresztül (esetleg online) + a kulcsok testreszabása.
  – Javasoljuk, hogy szakember végezze el PSA szervizberendezéssel (DiagBox/Lexia/PP2000).
  – A szétszerelés/összeszerelés előtt mindig húzza ki az akkumulátort, és kövesse a gyártó utasításait, hogy elkerülje az egység károsodását.

  Az alkatrész sérülésének okai

  • Feszültségingadozások a fedélzeti hálózatban vagy tápellátási problémák
  • Nedvesség, a csatlakozók oxidációja vagy szennyeződések bejutása
  • Kábelkárosodás, rövidzárlat vagy átmeneti ellenállások a csatlakozókban
  • Mechanikai igénybevétel, vibráció vagy szakszerűtlen kezelés szétszerelés közben
  • Indítás, töltés vagy a jármű elektromos rendszerének megváltoztatása során okozott károk
