Leírás
Többfunkciós kijelző Citroen C4 B7 autókhoz
Előfordulhat, hogy bizonyos funkciókat be kell állítani az autóban a diagnosztikával
Tesztelve, teljesen működőképes
Alkatrész leírása

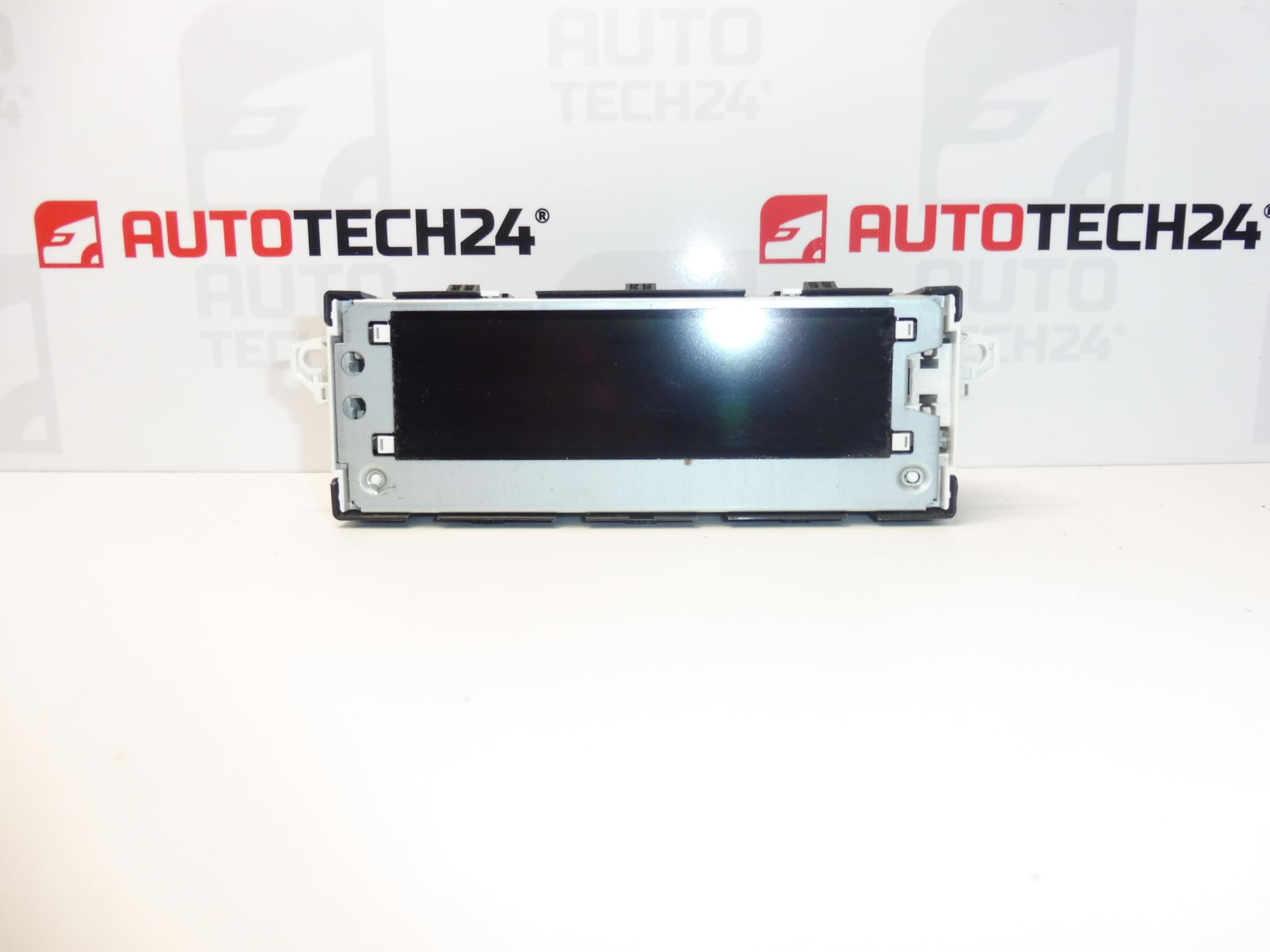

Használt rádió és fedélzeti számítógép kijelzője Citroen C4 II-hez, a dokumentumokban C4 B7 jelzéssel is. Rádiós és fedélzeti számítógépes információk megjelenítésére szolgál; az elérhető funkciók a jármű felszereltségétől és beállításaitól függenek. Megfelelő megoldás a megfelelő kialakítású, nem működő vagy sérült kijelző cseréjekor.
Az alkatrész tesztelt és teljesen működőképes. Kiválasztáskor hasonlítsa össze a termék megnevezését, csatlakozóját és kialakítását a meglévő darabbal. Az összes mellékelt szám az alábbi listában található a könnyű hivatkozás érdekében, beleértve a 9665334380-at és a 6155HW-t. A telepítés után előfordulhat, hogy bizonyos funkciókat diagnosztikával kell beállítani.
Műszaki információk
- Gyártó: nincs megadva; a dokumentumokban a Stellantis CITROEN PEUGEOT címke.
- Modell: Citroen C4 II; Citroën C4 B7 szerepel a hosszú leírásban.
- Alkatrész típusa: többfunkciós rádió és fedélzeti számítógép kijelzője.
- Állapot: használt, tesztelt, teljesen működőképes.
- Egyéb számok: 9836586580, 6155HX.
- Beállítások a telepítés után: egyes funkciókhoz diagnosztika alapján szükség lehet az autó beállítására.
Termékkódok

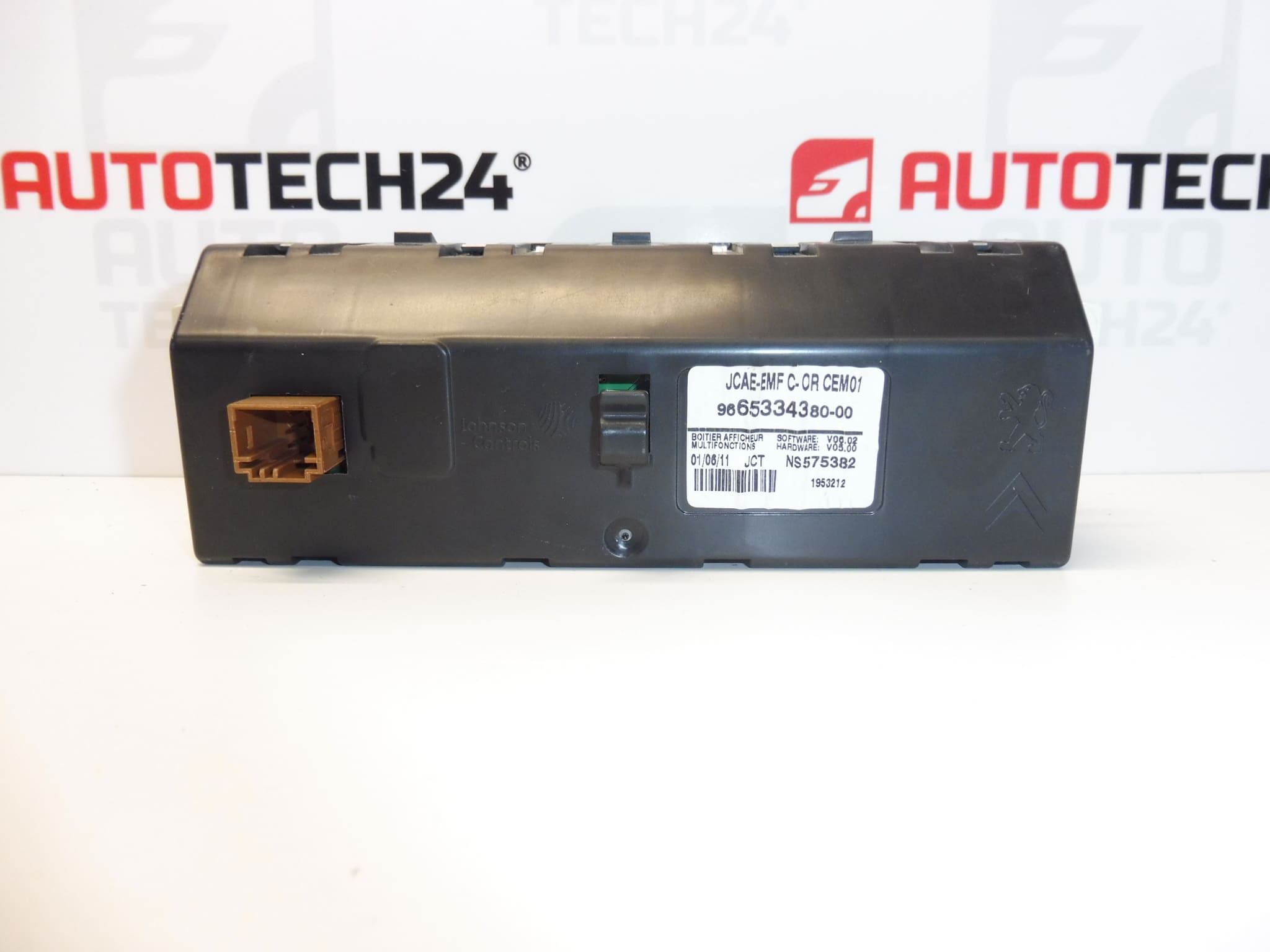

- Termékkódok: 9665334380, 9836586580, 6155HW, 6155HX.
- Modell: Citroen C4 II.
A megadott számok az alkatrész azonosítására és helyének meghatározására szolgálnak. A számok listája önmagában nem erősíti meg az összes minta felcserélhetőségét; csere előtt hasonlítsa össze az eredeti kijelző jelöléseit és kialakítását.
Telepítési javaslatok
Az alábbi eljárás általános az autóipari többfunkciós kijelzők cseréjére. A hozzáférés, a rögzítés és a diagnosztikai beállítások pontos módja az autó konkrét típusától és gyártmányától függ. Kövesse a gyártó szervizeljárását.
1) Összeszerelés előtt
- Hasonlítsa össze a termékszámokat, a test alakját, a rögzítési pontokat és a csatlakozót az eredeti kijelzővel.
- Ellenőrizze a használt alkatrész kijelző felületét, fedelét, fogantyúit és érintkezőit. Keressen repedéseket, hajlított érintkezőket, korróziót és nedvességnyomokat.
- Ellenőrizze a vezetékek és a tápegység állapotát az autóban, hogy a csatlakozási hibát ne tévessze össze a kijelző hibájával.
- Ha az eredeti kijelző továbbra is működik, rögzítse a rendelkezésre álló beállításokat a későbbi összehasonlításhoz.
2) A szükséges eszközök és anyagok
- Műanyag szerszámok belső burkolólapok szétszereléséhez.
- A ténylegesen használt csatlakozásoknak megfelelő csavarhúzók vagy bitek.
- Puha alátét, védőszövet és megfelelő világítás.
- Egy megfelelő mérő az áramellátás ellenőrzésére, ha szükséges, és ha van tapasztalata a használatában.
- Az adott autóhoz megfelelő diagnosztikai berendezés, ha szükséges a kijelző funkciók beállítása.
3) Lépésről lépésre történő összeszerelési eljárás
- Állítsa meg biztonságosan a járművet, kapcsolja ki a gyújtást és kapcsolja ki az elektromos készülékeket.
- Állítsa az elektronikus rendszereket alvó módba, és válassza le az akkumulátort a jármű gyártójának eljárása szerint.
- Fedje le a környező látófelületeket, hogy ne karcolja meg a belső teret munka közben.
- A szervizelési eljárásnak megfelelően óvatosan lazítsa meg a kijelző eléréséhez szükséges burkolatokat. Ne erőltesse az alkatrészeket.
- Lassza le az eredeti kijelzőt, és tartsa úgy, hogy ne lógjon a vezetékeken.
- Nyissa ki a csatlakozót, és válassza le úgy, hogy megfogja a testet, nem pedig a vezetékeket.
- Hasonlítsa össze mindkét kijelzőt, és ellenőrizze a jármű csatlakozóját, biztosítékát és a tápvezetékek állapotát. Csatlakoztatás előtt távolítsa el az esetleges hibákat.
- Csatlakoztassa a tartalék kijelzőt. A csatlakozónak erő nélkül kell illeszkednie, és biztosítékának megfelelően rögzítenie kell a csatlakozást.
- A kábelezést becsípődés vagy túlzott hajlítás nélkül tárolja, és rögzítse a kijelzőt a gyártó utasításai szerint. Ne terhelje túl a műanyag fogantyúkat.
- Csatlakoztassa az akkumulátort, és indítsa újra a járművet a gyártó utasításai szerint. A végső lefedés előtt ellenőrizze az alapvető funkciót, ha a kialakítás biztonságosan lehetővé teszi.
- Ha egyes funkciók nem érhetők el, vagy nem egyeznek az autó felszereltségével, végezze el a szükséges beállításokat a megfelelő diagnosztikával. Ezután fejezze be a csempék telepítését, és ellenőrizze újra a funkciót.
-
4) Összeszerelés utáni ellenőrzések és működésellenőrzés
- Ellenőrizze az olvashatóságot, a képstabilitást és az esetleges kieséseket vagy villogást.
- Próbálja meg megjeleníteni a rádió és a fedélzeti számítógép adatait a jármű felszereltségén belül.
- Ellenőrizze a vezérlés válaszait és az elérhető funkciók helyes beállításait.
- Ellenőrizze, hogy a csempék és a kijelző megfelelően illeszkednek-e. Egy rövid próbaút során figyeljen az esetleges csörgésekre vagy kimaradásokra; csak állva állítsa be.
5) A leggyakoribb összeszerelési hibák és azok elkerülésének módjai
- Csak megjelenés alapján válasszon: hasonlítsa össze az eredeti alkatrész jelöléseit, csatlakozóját és rögzítését is.
- Leválasztás aktív elektronikával: kövesse a rendszerek alvó állapotba helyezéséhez és az akkumulátor leválasztásához a gyártó által előírt eljárást.
- A csatlakozó vagy a fogantyúk sérülése: először engedje ki a biztosítékokat, és erőszak nélkül szerelje szét a csatlakozásokat.
- Becsípődött vezetékek: ellenőrizze a vezetékeket, mielőtt meghúzza a rögzítőelemeket és felhelyezi a csempéket.
- A beállítások elhagyása a diagnosztika miatt: a hiányzó funkció nem feltétlenül jelenti a kijelző hibás működését; egyeseket az autóhoz kell igazítani.
Az alkatrész sérülésének okai
Az autóipari kijelzők esetében a következő hatások általában hozzájárulhatnak károsodáshoz vagy hibás működéshez. Ez nem a felajánlott darab hibáinak leírása, amely tesztelt és a dokumentumok szerint teljesen működőképes.
- Hosszú távú hőterhelés és az elektronika elöregedése, amely a kijelző meghibásodásához vezethet.
- Nedvesség vagy folyadék szivárgása, ami érintkezési korróziót és az áramkör károsodását okozza.
- Mechanikai ütés vagy nyomás a kijelző felületén, amely megrepedhet a kijelzőn vagy annak borításán.
- Meggondolatlan szétszerelés, amely a fogantyúk letöréséhez vagy a csatlakozó sérüléséhez vezethet.
- Tápellátási és elektromos vezetékezési hibák, amelyek kimaradásokat okozhatnak, és bizonyos esetekben károsíthatják az elektronikát.
