Leírás

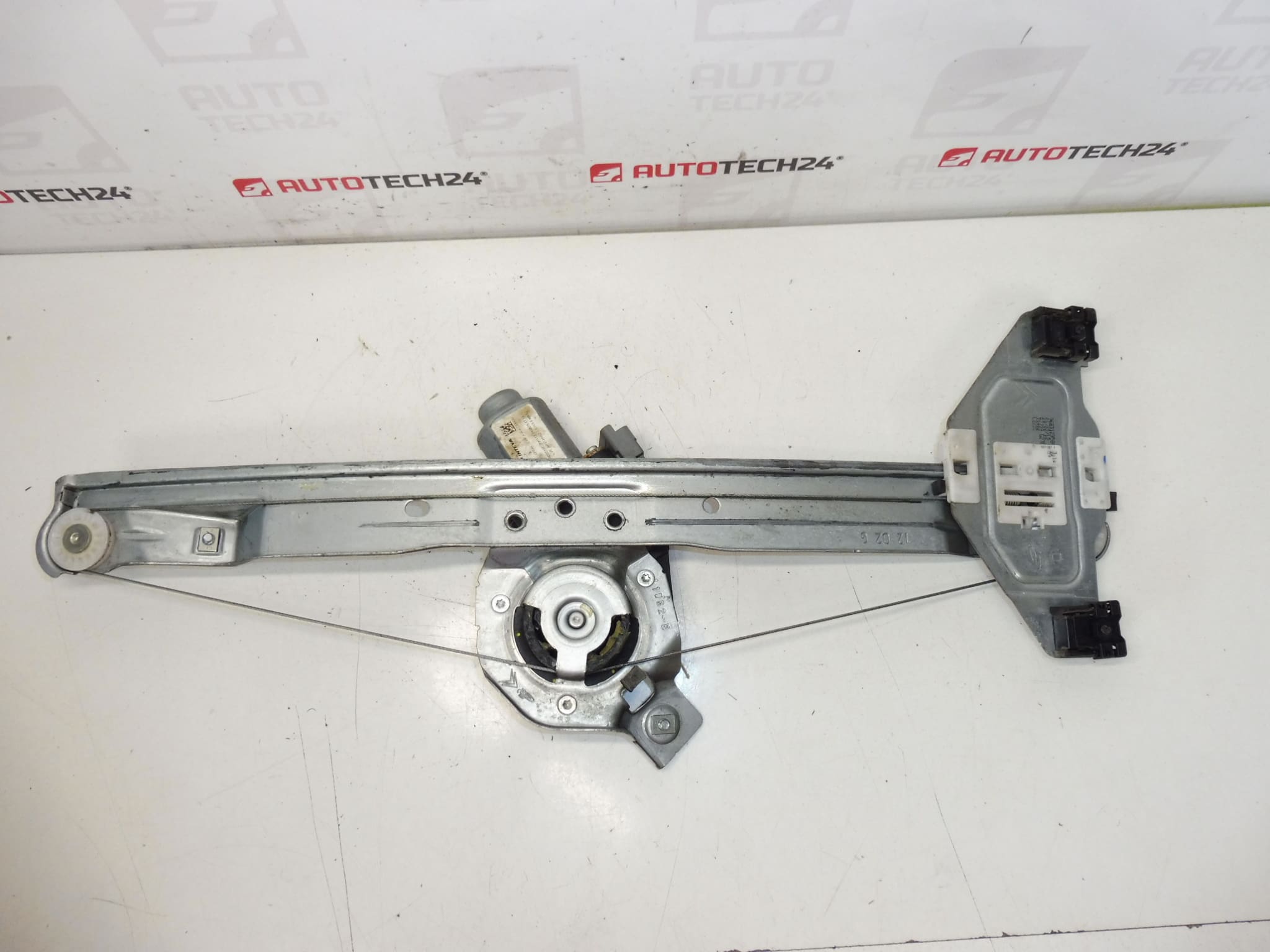

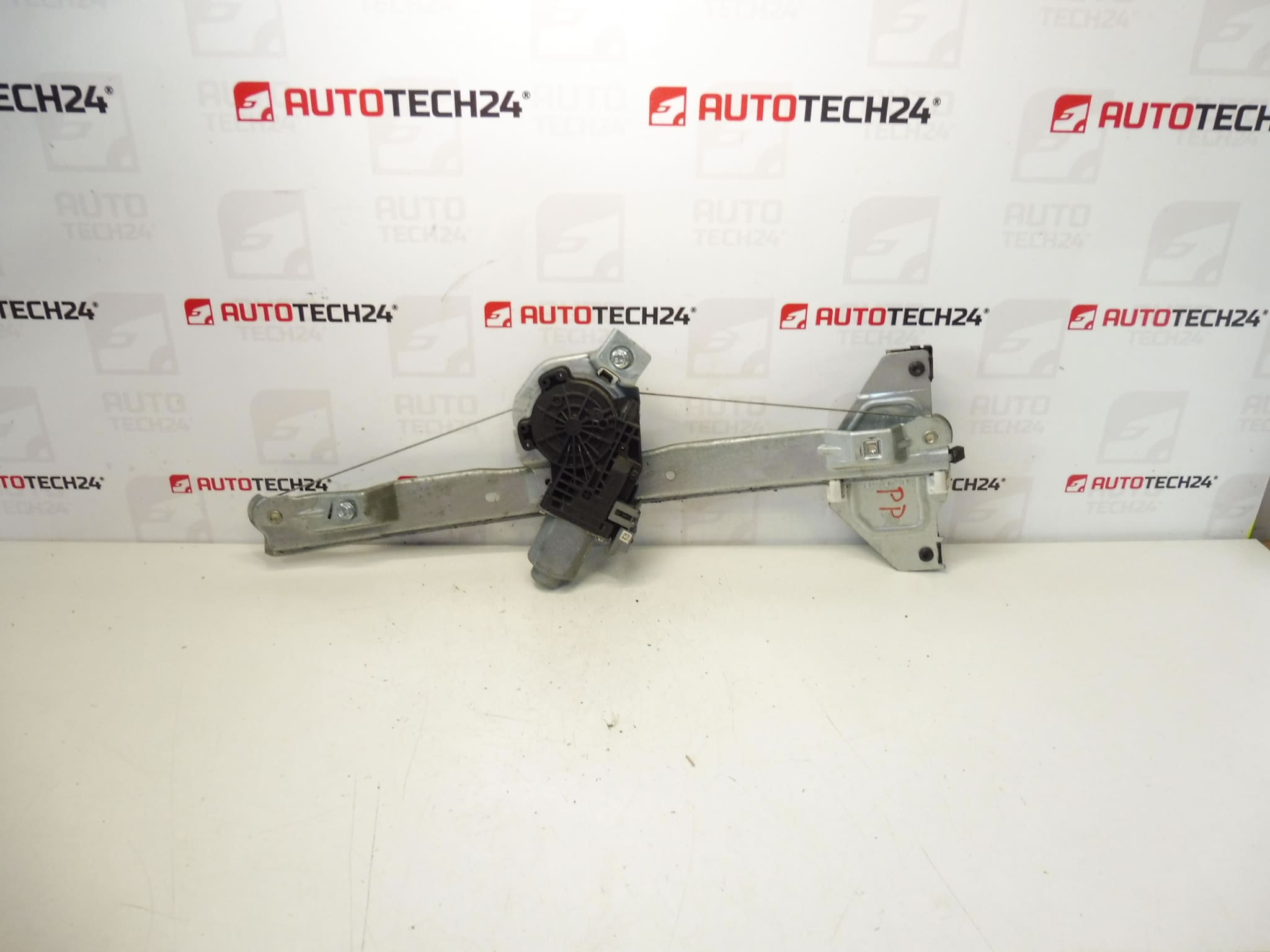

Citroën C3 II A51 autók jobb első ablakának elektromos leengedésének mechanizmusa
Oldalsó – utasoldali ajtó
Elektromos motorral együtt
6PIN
Alkatrész leírása
Ez a használt ablakemelő a jobb első ablakhoz és villanymotorral érkezik. Praktikus megoldás a nem működő vagy akadozó ablakvezérlés javítására anélkül, hogy az egyes alkatrészeket külön kellene megkeresni.
Az alkatrész különösen alkalmas szerelőknek és lakásjavítóknak, akik szám szerint keresnek eredeti PSA autóalkatrészt. A6PIN kialakításnak köszönhetően cseréjekor fontos összehasonlítani a csatlakozót, a mechanizmus általános kialakítását és a termékkódok megfelelőségét az autóban lévő alkatrészekkel.
- Alkatrész típusa: ablakhúzó mechanizmus
- Helyszín: jobb első ajtó, utas oldal
- A csomag része: villanymotor
- Csatlakozó kialakítása: 6 PIN
Műszaki információk
- Gyártó: Stellantis Citroën Peugeot
- Modell: Citroën C3 II A51
- Egyéb számok: 9802617380
Termékkódok
- Termékkódok: 9222FQ, 9802617380
- Modellek címkékről/háttérről: Citroën C3 II, Citroën C3 II A51
Telepítési javaslatok
Általában/jellemzően ennél az alkatrésztípusnál a pontos cserefolyamat az ajtó konkrét kialakításától és a jármű felszereltségétől függően változhat. Az alábbiakban egy gyakorlati általános eljárás található az elektromos ablakemelő mechanizmus motorra cseréjéhez.
1) Összeszerelés előtt
- Ellenőrizze, hogy az új alkatrész tervezése, alakja, rögzítése és 6PIN csatlakozója megfelel-e az eredeti darabnak.
- Hasonlítsa össze a termékkódokat és az alkatrésztájolást a jobb előlap esetében.
- Ellenőrizze a meghajtók, kábelek, tartók és csatlakozók állapotát, hogy nem sérültek-e mechanikailag.
- Ellenőrizze, hogy az elektromos motor benne van-e, ha komplett szerelvényt cserél.
2) A szükséges eszközök és anyagok
- gyakori kéziszerszámok készlete
- csavarhúzók és műanyag karok a panel eltávolításához
- Racsnis a megfelelő tartozékokkal
- mosószer a szennyeződések eltávolításához
- munkakesztyű és esetleg védőszalag az üveg rögzítéséhez
3) Lépésről lépésre összeszerelési eljárás
- Az elektromos alkatrészeken végzett munkához a szokásos szervizelési gyakorlatnak megfelelően válassza le a jármű tápellátását.
- Szüntesse meg az ajtó belső burkolatát, hogy ne sértse meg a kilincseket, a burkolatokat és a kezelőszerveket.
- Óvatosan lépjen be az ajtó belsejébe, és ellenőrizze az eredeti mechanizmus vezetékeit és helyzetét.
- Rögzítse az üveget spontán elmozdulás vagy leesés ellen, hogy elkerülje a szétszerelés során bekövetkező sérüléseket.
- Szüntesse meg a motor elektromos csatlakozóját, és oldja fel az eredeti mechanizmus rögzítését.
- Távolítsa el a régi ablakhúzó mechanizmust az ajtóról, így biztosítva a kábelek elvezetését és a kezelést.
- Hasonlítsa össze a régi és az új alkatrészt egymás mellett, különösen a rögzítést, a szerelési irányt, a csatlakozót és a konzolok kialakítását.
- Tegye a helyére az új mechanizmust, és először erőltetés nélkül helyezze a megfelelő helyzetbe.
- Lépésről lépésre rögzítse a mechanizmust, és csatlakoztassa az elektromos motort a megfelelő csatlakozón keresztül.
- Csatlakoztassa az üveget a mechanizmushoz az eredeti megoldás kialakításának megfelelően, és ellenőrizze a szabad mozgást keresztezés vagy feszítés nélkül.
- Az ajtó teljes összeszerelése előtt ellenőrizze, hogy a vezetékek nem dörzsölődnek-e sehol, nincsenek-e becsípve, és nem zavarják-e a mozgó alkatrészeket.
- Egy alapvető ellenőrzés után helyezze vissza a burkolatelemeket és az ajtókárpitot.
-
4) Összeszerelés utáni ellenőrzések és tesztvezetés/működés ellenőrzése
- Ellenőrizze az ablak zökkenőmentes mozgását annak teljes tartományában, akadozás és szokatlan hangok nélkül.
- Ellenőrizze a megfelelő motorreakciót a be- és visszahúzás vezérlésekor.
- Ellenőrizze, hogy az ablak megfelelően illeszkedik-e, és nem dől meg mozgás közben.
- Az ajtó behajtása után ellenőrizze újra a funkciót, hogy megbizonyosodjon arról, hogy a burkolat vagy a vezetékek nem korlátozzák a mechanizmus működését.
5) A leggyakoribb összeszerelési hibák + azok elkerülése
- Alkatrész oldalának cseréje – mindig ellenőrizze, hogy a megfelelő elülső kialakítás-e.
- Pontos csatlakozó – összeszerelés előtt ellenőrizze a 6PIN egyezést.
- Becsípődött vezetékek – vezesse el a kábeleket a mechanizmus mozgó részeitől.
- Az üveg nem megfelelő rögzítése munka közben – szétszerelés előtt rögzítse biztonságosan az üveget.
- Kényszerszerelés – ha az alkatrész nem illeszkedik természetesen, ellenőrizze újra a tájolást és az illeszkedést.
Az alkatrész sérülésének okai
- a mechanizmus normál kopása a hosszú távú használat során
- kábelek és vezetőalkatrészek sérülése vagy elfáradása
- növekedett ellenállás az ablak mozgatásakor
- nedvesség és szennyeződés behatolása az ajtó területére
- a motor túlterhelése, amikor a mechanizmus leáll
- a csatlakozó vagy a vezeték sérülése
