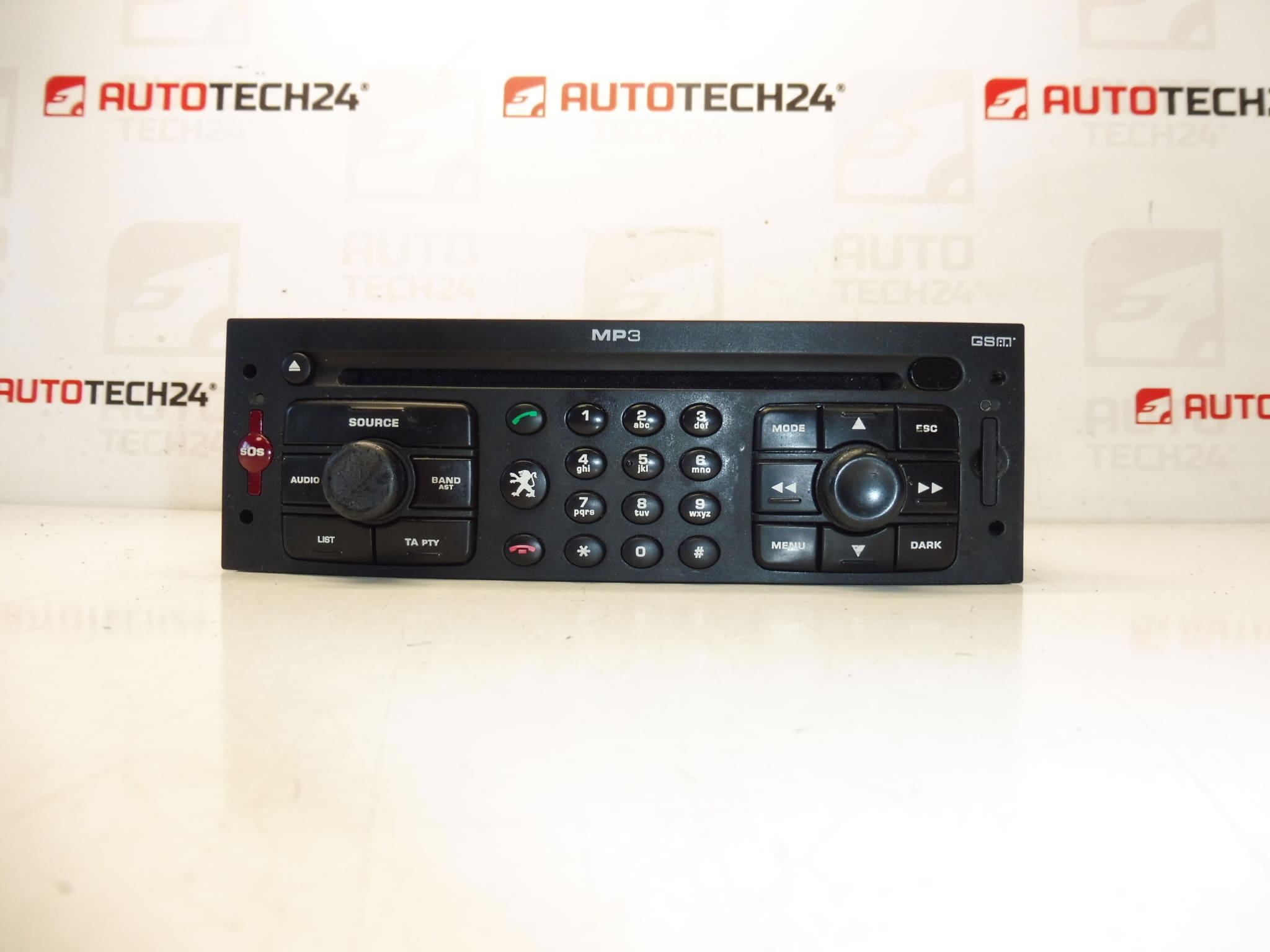

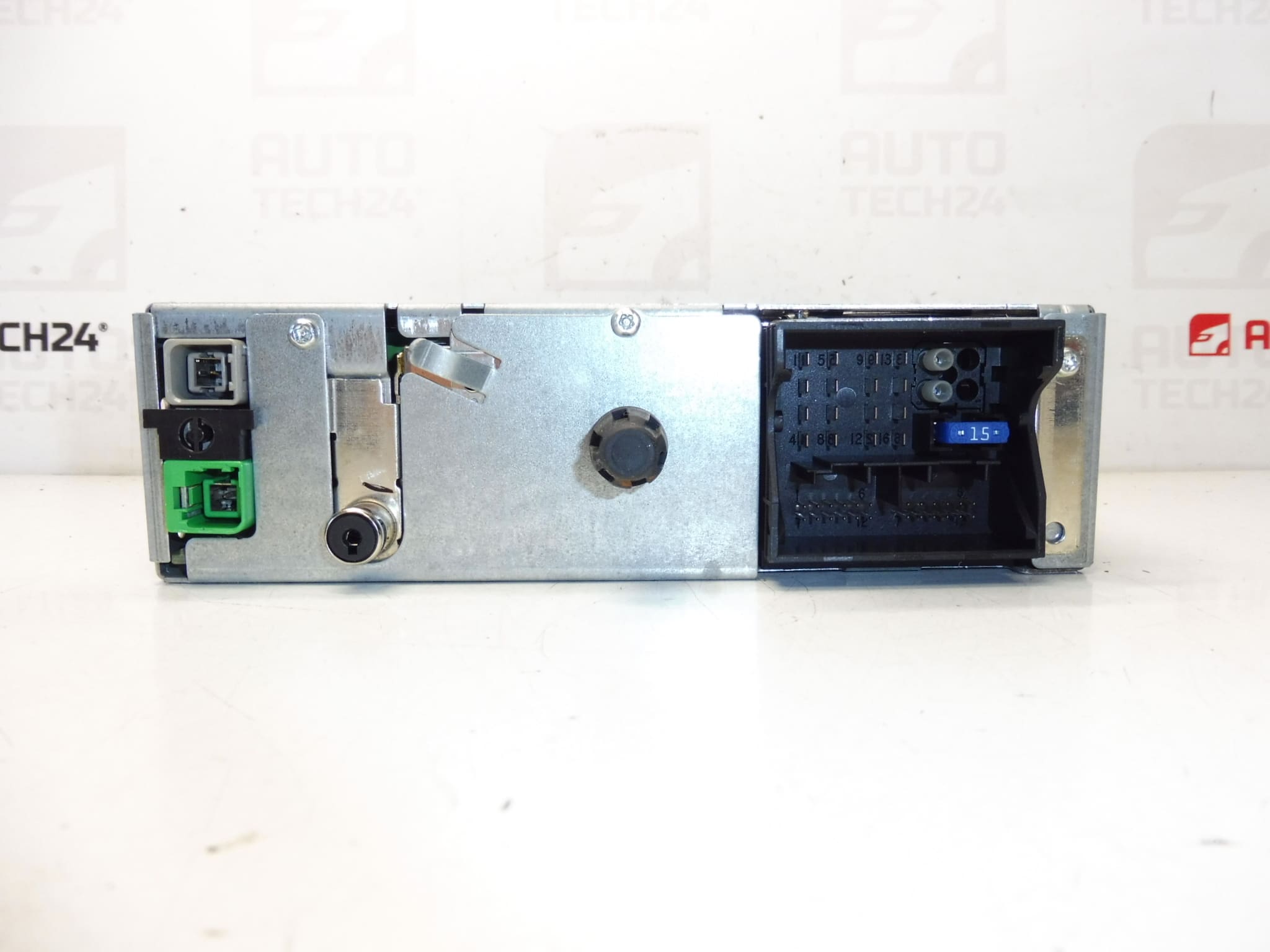

Autórádió Peugeot 307 RT3-N3 96632917XT 657465

Leírás

Autórádió CD-navigációval GSM RT3-N3-09
A rádiót diagnosztikával kell hozzáadni az autóhoz
PEUGEOT 307 2006-ból származik
Tesztelve teljesen működőképes

Alkatrész leírása

Ez a használt Peugeot 307 RT3-N3 96632917XT 657465 autórádió egy eredeti elektromos alkatrész, amelyet PSA autókhoz terveztek. Tartalmaz egy CD-navigációval és GSM-mel ellátott, RT3-N3-09 jelzéssel ellátott egységet. Az alkatrész egy Peugeot 307ből lett leszerelve, és a mellékelt dokumentumok szerint tesztelt és teljesen működőképes.

Az ilyen típusú alkatrész kiválasztásakor elengedhetetlen atermékszámegyeztetés, mivel az autórádiók és a multimédiás egységek hardver- és szoftververziójában gyakran különböznek egymástól. Ezért fontos, hogy a szerelők és az otthoni javítók figyeljék a címkén feltüntetett kódokat és hasonlítsák össze az eredeti darabbal.

Az iratok szerint figyelembe kell venni, hogya rádiót diagnosztikával együtt kell az autóhoz adni. Ez gyakori ezeknél az egységeknél, és célszerű ezt figyelembe venni az összeszerelés előtt.

Műszaki információk

• Gyártó: Stellantis Citroën Peugeot
• Modell: Peugeot 307
• Egyéb számok: RT3-N3-09, NFP

Alkatrész típusa: autórádió/navigációs egység GSM-mel és CD-vel

Kategória a dokumentumok szerint: 307 II | Autórádiók és tartozékok | Elektromos alkatrészeket

Dokumentumok szerinti állapot: tesztelt, teljesen működőképes

Termékkódok

• Termékkódok: 96632917XT, 657465
• Egység megnevezése: RT3-N3-09
• Modellek: Peugeot 307

Telepítési javaslatok

Ennél a résznél a dokumentumok szerint arádiót hozzá kell adni az autóhoz diagnosztikával. Az alábbi eljárás tehát a dokumentumokból ismert információk és az általános gyakorlat kombinációja, amely jellemzően az autórádió vagy a navigációs egység cseréjére vonatkozik a PSA autókban. A pontos lépések az adott autómodelltől és felszereltségtől függően változhatnak.

1) Összeszerelés előtt

• Ellenőrizze, hogy az eredeti és a cserealkatrészeken szereplő minden szám és jelölés megegyezik-e, különösen a 96632917XT, 657465 és az RT3-N3-09.
• Ellenőrizze a csatlakozókat, tűket, előlapot és rögzítési pontokat, hogy nem sérültek-e vagy oxidálódott-e.
• Ellenőrizze a mechanikus alkatrészek állapotát, különösen, hogy nem sérült-e meg az előlap, a gombok vagy a mechanizmus nyílása.
• A régi alkatrész szétszerelése előtt célszerű feljegyezni a csatlakozók bekötését és az egyes alkatrészek helyzetét.
• Mivel ez egy elektronikus alkatrész, óvatosan kezelje az egységet, és óvja az egységet a statikus elektromosságtól, a nedvességtől és a durva kezeléstől.

2) A szükséges eszközök és anyagok

• Alap kéziszerszámkészlet
• Műanyag feszítőrúd a panel eltávolításához
• Megfelelő csavarkulcsok vagy szerszámok az autórádió eltávolításához, ha szükséges
• Tiszta kendő a csatlakozók és a környező felületek tisztításához
• Előkészítés az elektromos érintkezők kíméletes tisztítására, ha szükséges
• Diagnosztikai berendezés a rádió autóhoz rendeléséhez

3) Lépésről lépésre összeszerelési eljárás

1. A munka megkezdése előtt kapcsolja ki a gyújtást, és csatlakoztassa le az akkumulátort.
2. Távolítsa el a kárpitot és a hozzáférési elemeket, hogy biztonságosan hozzáférhessen az eredeti egységhez anélkül, hogy megsértené a környező belső részeket.
3. Óvatosan vegye ki az eredeti rádiót vagy navigációs egységet a tárolóból.
4. Szüntessen meg minden csatlakozót és minden antenna- vagy adatkapcsolatot. Ne húzza ki erőszakkal a csatlakozókat, és ellenőrizze az állapotukat.
5. Hasonlítsa össze a régi és az új alkatrészt egymás mellett: számok, csatlakozóelrendezés, ház alakja és rögzítési pontok.
6. Ha a csatlakozók szennyezettek, óvatosan tisztítsa meg, és hagyja megszáradni.
7. Csatlakoztassa a csereautórádiót a csatlakozókhoz, és győződjön meg arról, hogy megfelelően illeszkedik a vezetékek megfeszítése nélkül.
8. Először helyezze az egységet tiszta felületre, és ellenőrizze, hogy nincsenek-e útban kábelek vagy csatlakozók.
9. A mechanikus rögzítés után rögzítse az alkatrészt, és küldje vissza a bontott belső részeket.
10. Csatlakoztassa az akkumulátort, és ellenőrizze az egység alapvető teljesítményét.
11. Ezt követően hajtsa végre a rádió hozzárendelését az autóhoz diagnosztikával a dokumentumokban jelzett módon.
12. A sikeres beállítás után ellenőrizze a rádió, a kezelőszervek, esetleg a navigáció és az egység egyéb elérhető funkcióinak működését.
• 4) Összeszerelés utáni ellenőrzések és tesztvezetés/működés ellenőrzése
  • Ellenőrizze, hogy az egység bekapcsol, és megfelelően kommunikál az autóval.
  • Ellenőrizze a vezérlőgombok, a kijelző, a hangkimenet és a médiaolvasás működését, ha rendelkezésre állnak.
  • Ha az egység navigációs vagy GSM-funkciókat használ, ellenőrizze azok alapvető válaszát is.
  • Vezetés közben figyelje meg az áramkimaradást, az újraindítást vagy a hang elvesztését rázkódáskor.
  • Rövid futás után ellenőrizze újra a rádió megfelelő elhelyezkedését és a környező szétszerelt alkatrészek szilárdságát.

  5) A leggyakoribb összeszerelési hibák + azok elkerülése

  • Szám szerint helytelenül kiválasztott rész – mindig hasonlítsa össze a címkén szereplő összes kódot, ne csak a címke egy részét.
  • Összeszerelés az akkumulátor leválasztása nélkül – az elektronikus alkatrészek károsodásához vagy nem kívánt hibákhoz vezethetnek.
  • A csatlakozók megsérülése szétszerelés közben – óvatosan és csak a megfelelő irányba engedje el a csatlakozókat.
  • Rögzített vezetékek az egység mögött – mindig ellenőrizze a kábelek elvezetését a végleges elhelyezés előtt.
  • Diagnosztikai feladat kihagyása – ehhez a rádióhoz a dokumentumok szerint a diagnosztikát át kell vinni az autóba.
  • A kárpit durva eltávolítása – használjon megfelelő műanyag szerszámokat, hogy elkerülje a környező belső alkatrészek sérülését.

  Az alkatrész sérülésének okai

  • Feszültségingadozások a fedélzeti hálózatban vagy nem megfelelő kezelés az akkumulátor csatlakoztatásakor és leválasztásakor.
  • A csatlakozók nedvessége és oxidációja, ami gyenge érintkezést és működési hibákat okozhat.
  • Mechanikai sérülések az egység gondatlan szétszerelése vagy összeszerelése során.
  • A gombok és a mechanika elhasználódása a hosszú távú használat során.
  • Az elektronika túlmelegedése vagy tartós terhelés nem megfelelő működési körülmények között.
  • Nem megfelelő interferencia az autó elektromos rendszerében, amely károsíthatja magát a rádiót vagy a járművel való kommunikációját.
